非評測：華碩ROG Maximus Z790 Apex主機板

專為極限超頻打造的主機板

雖然在通路的售價，ROG Maximus系列的Z790主機板，Hero和Apex是完全相同的，但是Apex的產品定位明確，它就是一張專為極限超頻而打造的主機板。想玩超頻、尤其是記憶體超頻，怎麼能少了這張主機板？是的，今日主角登場：ROG Maximus Z790 Apex。

岔題聊一下ROG Maximus系列主機板的CPU體質分數
很多時候，無論怎麼調校、試了很久就是超不上去，真的會懷疑，到底是CPU不行、主機板不行、記憶體不行、還是自己不行？玩超頻不怕花時間下功夫，就怕方向不對，一旦有所偏差，花再多時間也只是做白工。所以，如果可以先確定CPU的體質強弱，後面要抓問題就容易多了。但是，要怎麼知道CPU的體質？

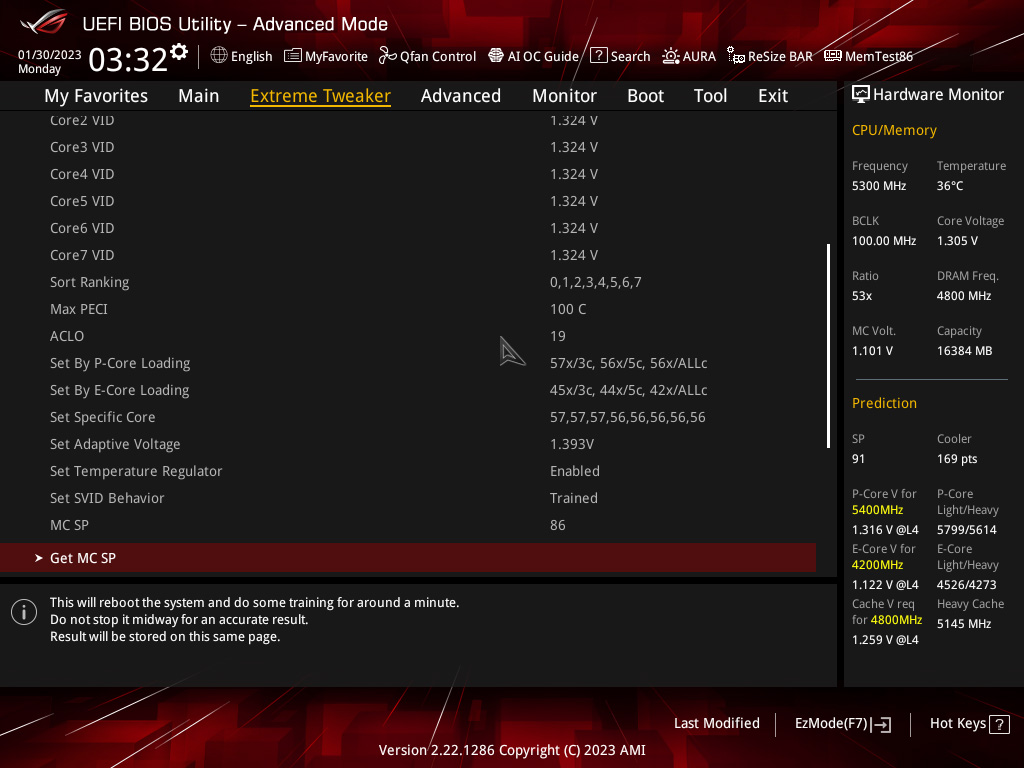

華碩ROG Maximus系列主機板，有一個「SP分數」可以參考，數字愈高，CPU的體質就愈好、記憶體控制器的體質也較佳。這個「SP分數」的功能行之有年，許多極限超頻玩家在挑CPU的時候，確實會參考這個分數，雖然未必精確，但至少是個參考值。而從Z790開始，ROG Maximus系列主機板，還新增一個「MC SP分數」，可以幫記憶體控制器的體質打分數。

所以，加上原本就有的散熱器分數，ROG Maximus系列主機板，總共可以提供三個體質分數給使用者參考。身為一個記憶體瘋狂測試員，即使這些「體質分數」不見得絕對精確，但對於建構測試基準是非常有幫助的。

回頭看主機板：開發團隊的超頻者獨白
這張主機板的產品開發主軸，是以「效能強大、使用方便、容易上手」為設計理念，並帶入「超頻者獨白」的元素，把超頻玩家想要的、希望具備的、認為應該有的產品功能與特色，盡數帶入各個設計細節；也因為超頻者「獨白」的緣由，開發團隊採用白色PCB，讓這張主機板成為市場上獨一無二的白色主機板，真的是獨白哩！

白色主機板以前就有了，當然不是什麼新鮮事，不過，印象中，主機板產品已經好一陣子沒有白色款了，是有大面積的白色（或銀白色）、或者彩盒是白色，但板子本身都是黑色或其他顏色。所以，這次APEX殺出一個白色主機板，對某些以「顏色」為裝機主軸的玩家而言，確實是一個特別的新選擇。

看圖說故事：ROG Maximus Z790 APEX

按照慣例，主機板寫真集上菜，以下直接看圖說故事！

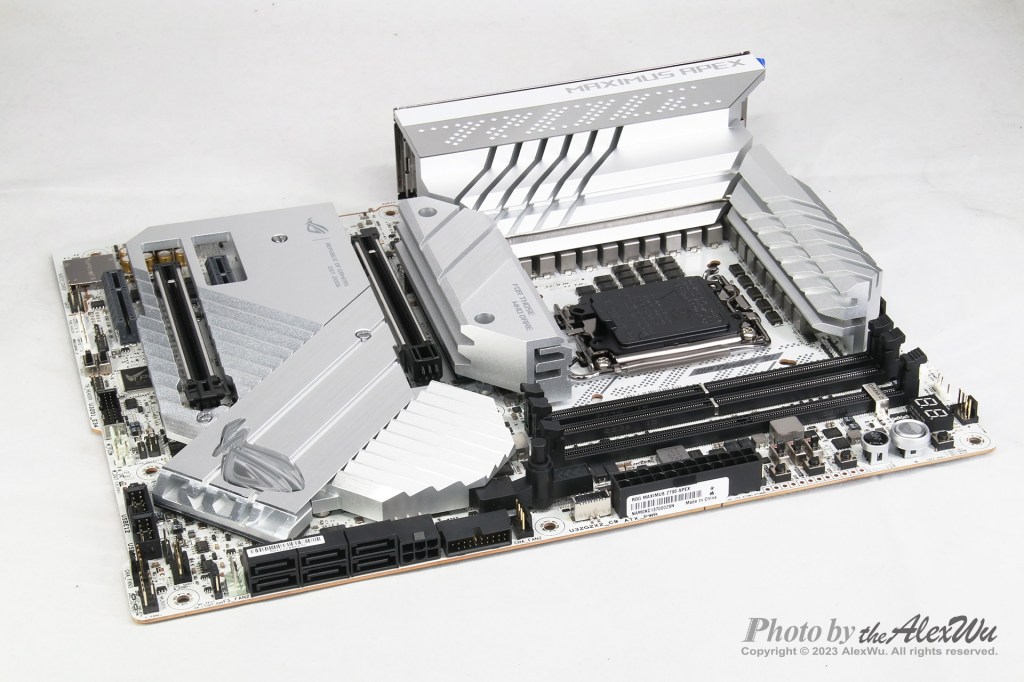

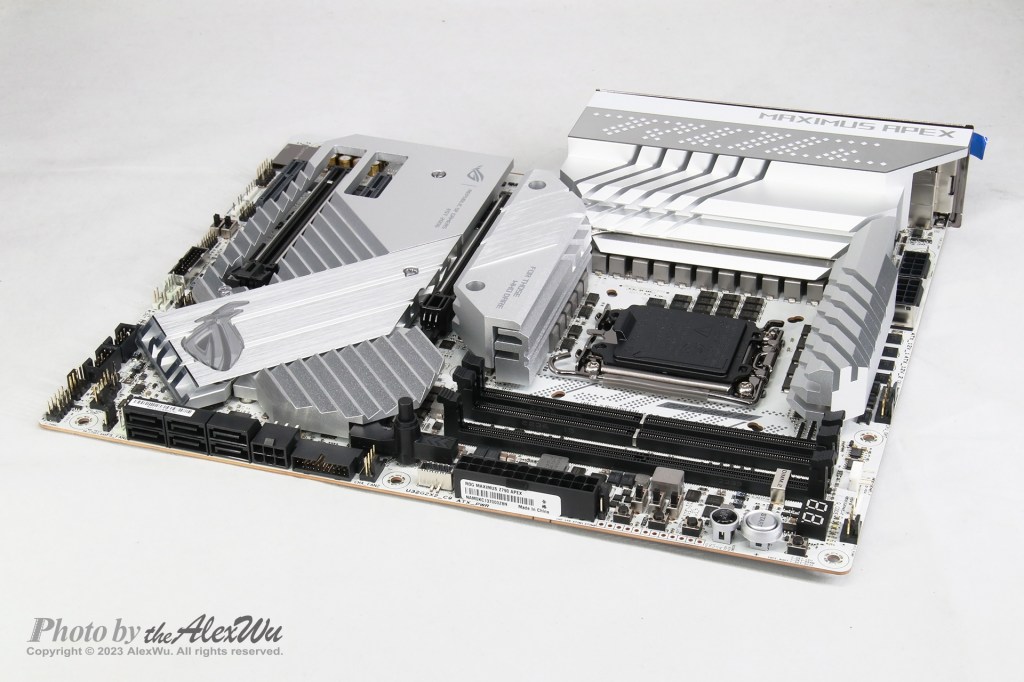

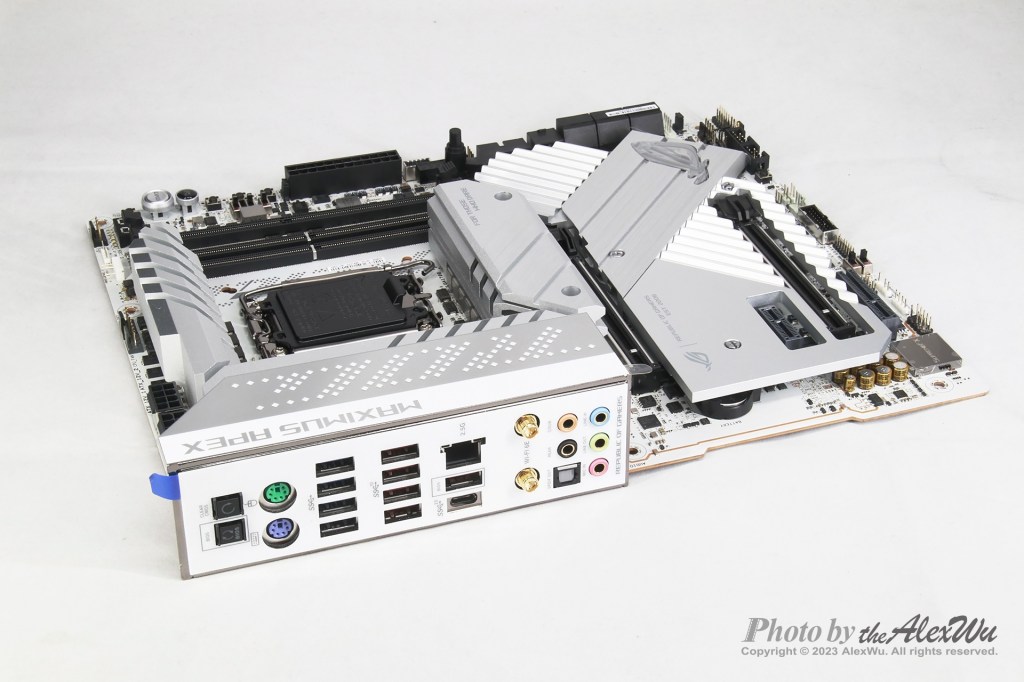

白色PCB，搭配大面積的白銀色散熱部件、以及白色的後I/O擋板，這張主機板真的是……超、級、白！

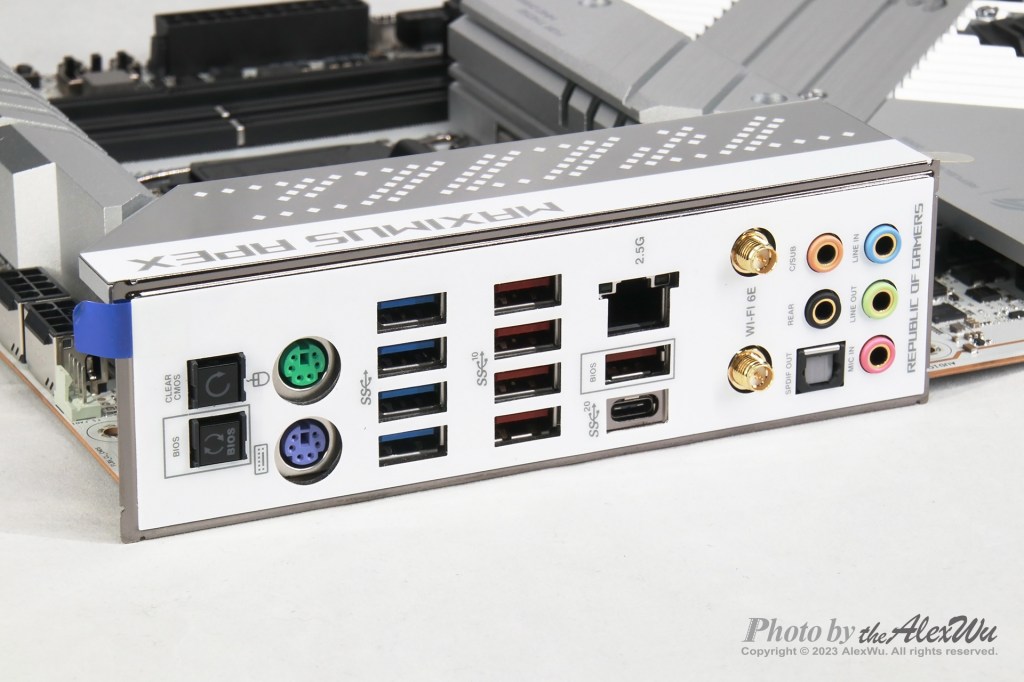

後I/O擋板的部分，有二個重點可以跟大家分享。

首先，它保留了傳統的PS/2介面給鍵盤、滑鼠使用，這是專為液態氮超頻玩家設計的，如果你沒有在玩液態氮，這二個PS/2介面自然是用不到。

其次，後I/O擋板上面，完全沒有顯示器接頭，這表示在產品開發之初就已經明確認定，購買這張主機板的使用者，不太可能使用CPU的內建顯示，如果真的想買高階超頻主機板、又非常喜歡CPU的內建顯示，那……去買Hero吧，Apex真的不適合！

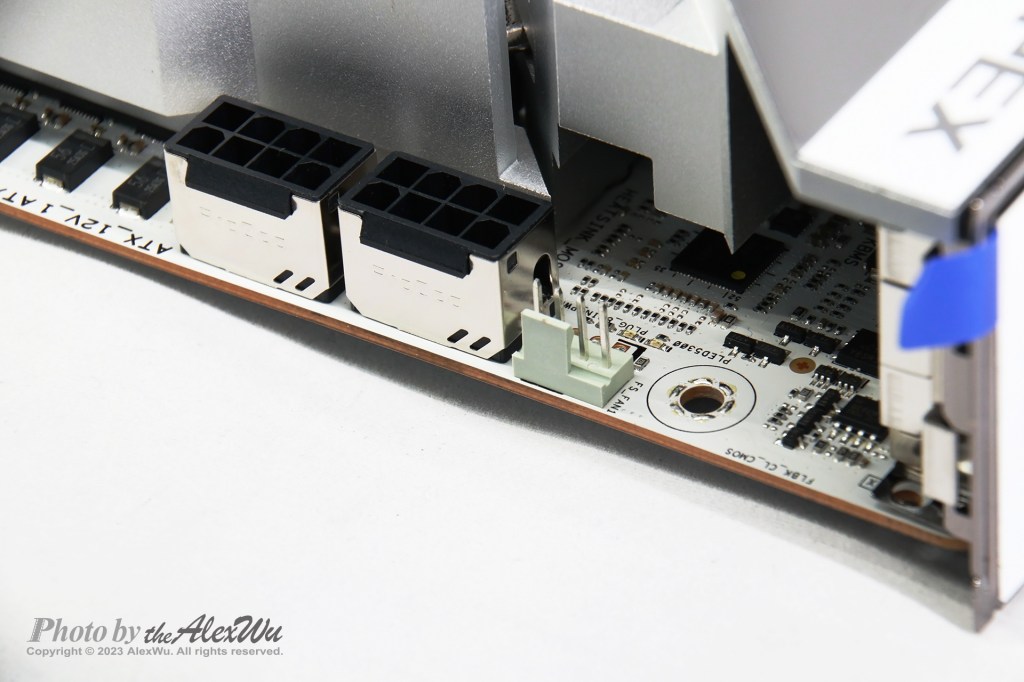

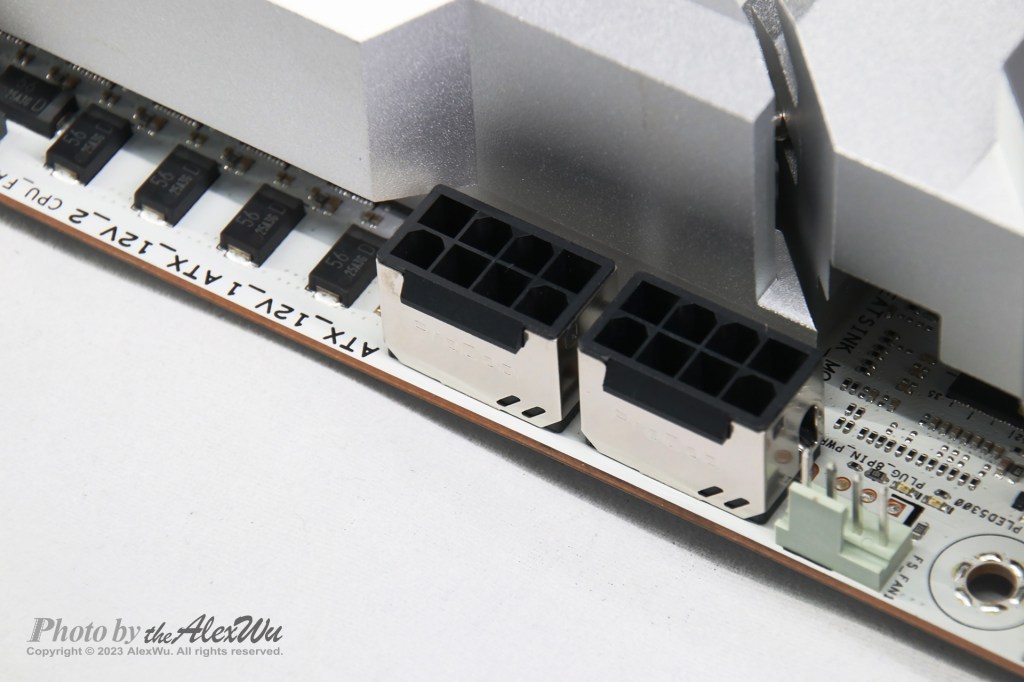

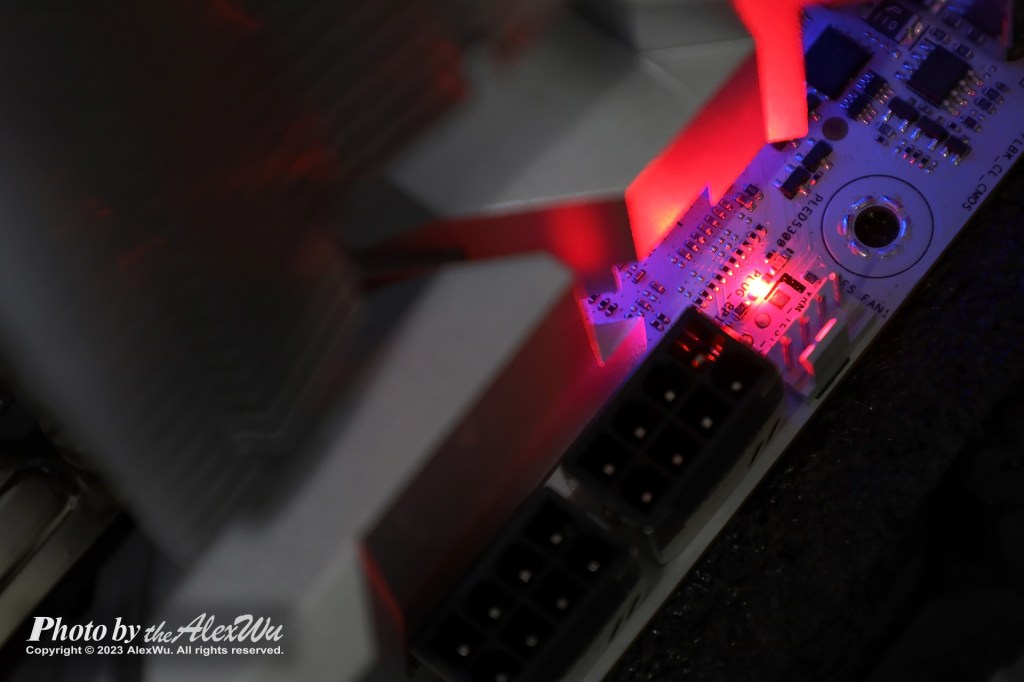

CPU的12V供電插槽，採用8+8的設計，並加上了金屬護套強化；另外，為了避免使用者安裝時，這個CPU的12V供電插槽「忘了」接電，旁邊還特別加上紅色的LED提醒（沒接電時會亮燈），是極為貼心的設計。

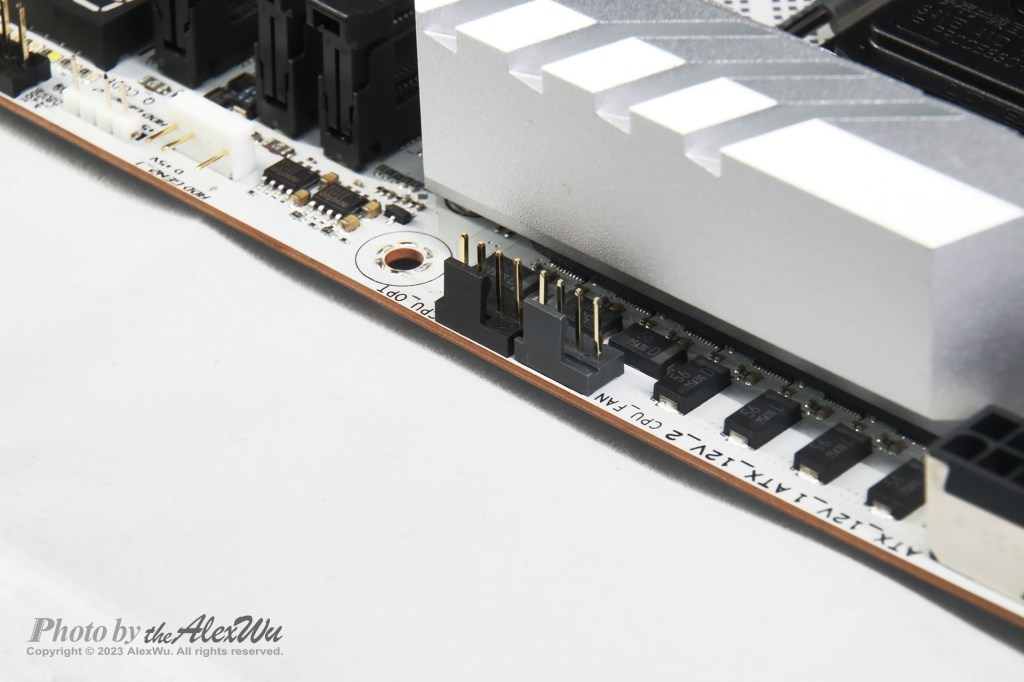

這個是老規矩了，給CPU用的風扇接頭顏色不同，所以視覺上非常容易辨視，一看就知道插哪一個。

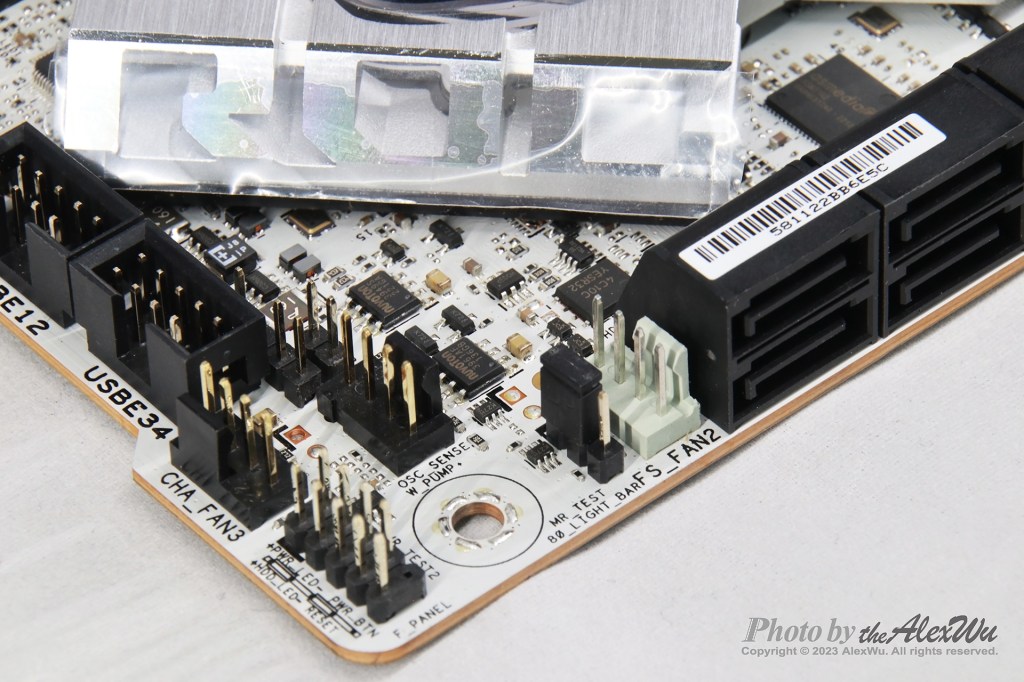

講到風扇接頭，整張主機板總共提供了9個風扇接頭，非常夠用。下面帶大家看一下這9個風扇接頭，到底在哪兒。

前面看到的九個風扇接頭，其中八個都是1A、12W的規格，只有這個標示為W_PUMP+的可以提供3A、36W（下圖三個風扇接頭的中間那個），有在玩水冷的朋友可以注意一下（AIO水冷請接到AIO_PUMP）。

這邊還有一個3 pin的「風扇」接頭，我沒有列進去，因為按照開發團隊的設計，這個接頭是要拿來連接感測器，以監控水冷系統的溫度和流速狀態（請參考使用手冊1-10），基本上是設計給水冷玩家用的。當然，你要拿它接風扇的話，風扇是會轉啦。

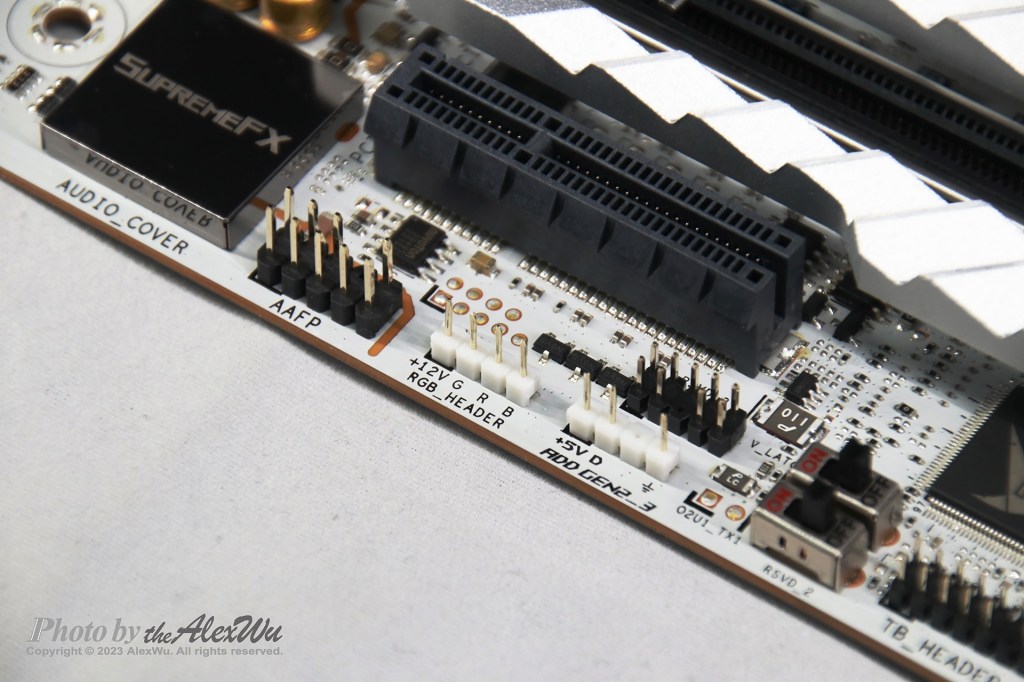

在RGB接頭的部分，這張主機板上面，總共有3個可定址RGB接頭，以及1個不可定址的傳統RGB接頭。

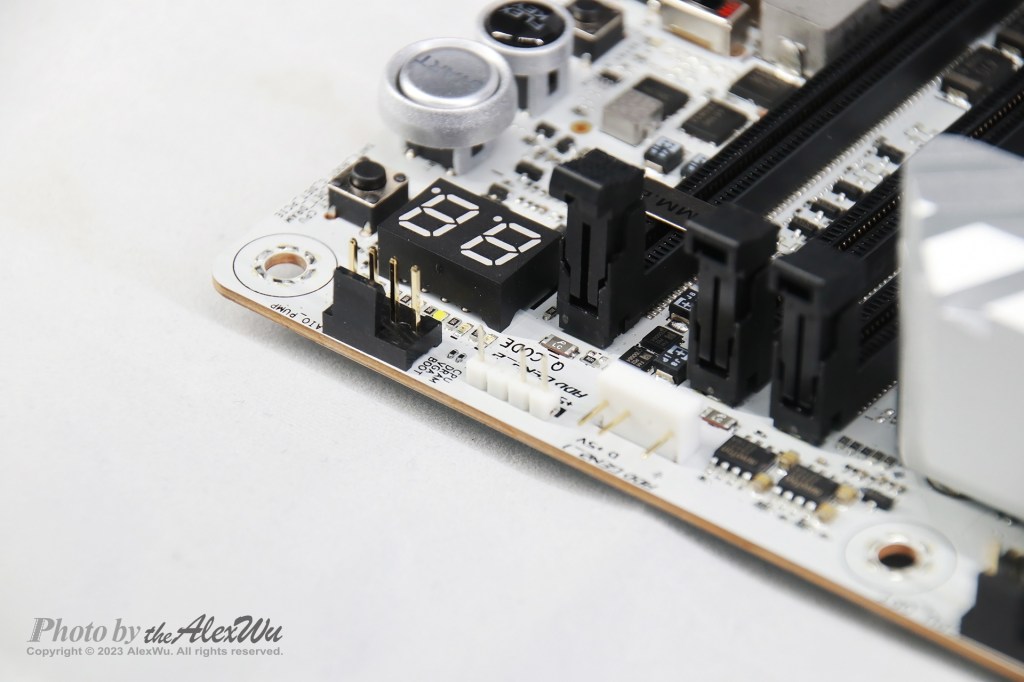

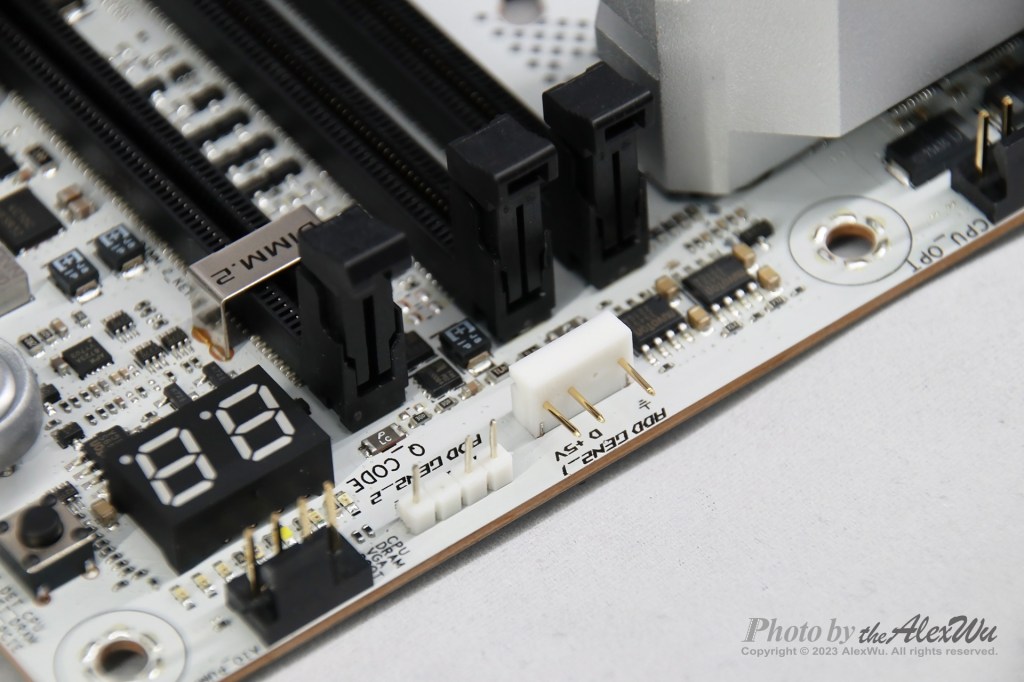

這邊要特別跟大家分享的是，記憶體插槽旁邊的那個ARGB接頭，開發團隊特別把它傾倒90度，是非常、非常、非常好的設計，身為一個記憶體瘋狂測試員，我的右手姆指，在插拔記憶體的時候，已經被記憶體插槽旁的RGB針腳、或者風扇接頭的針腳刺破了N次，刺到時真的是超、級、痛，所以這個傾倒90度的ARGB針腳，對我個人而言，實在是極為友善的設計。

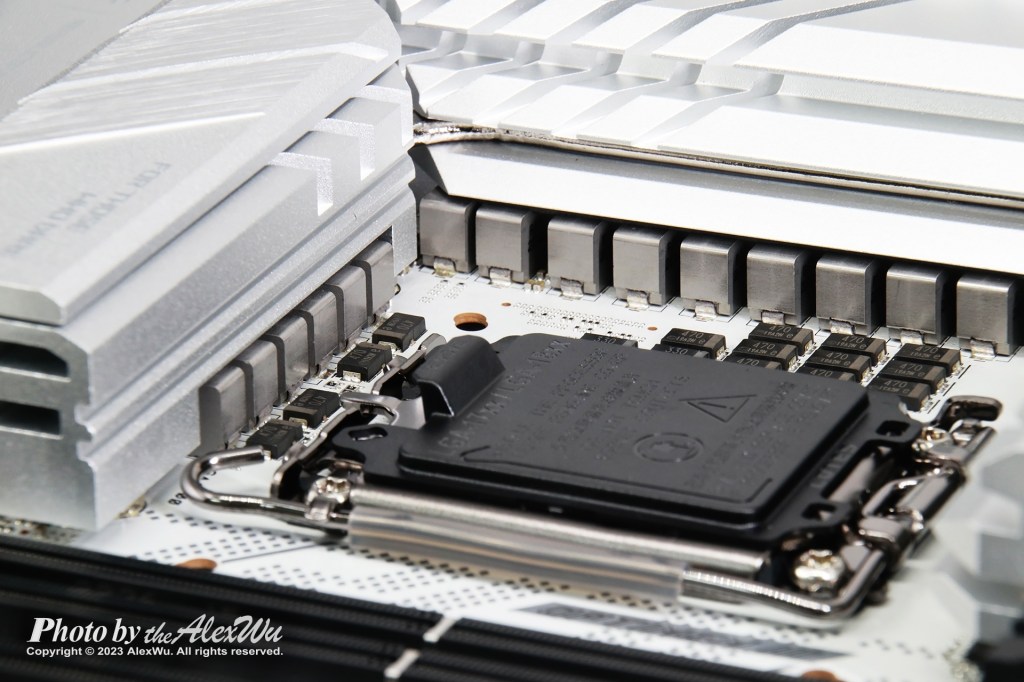

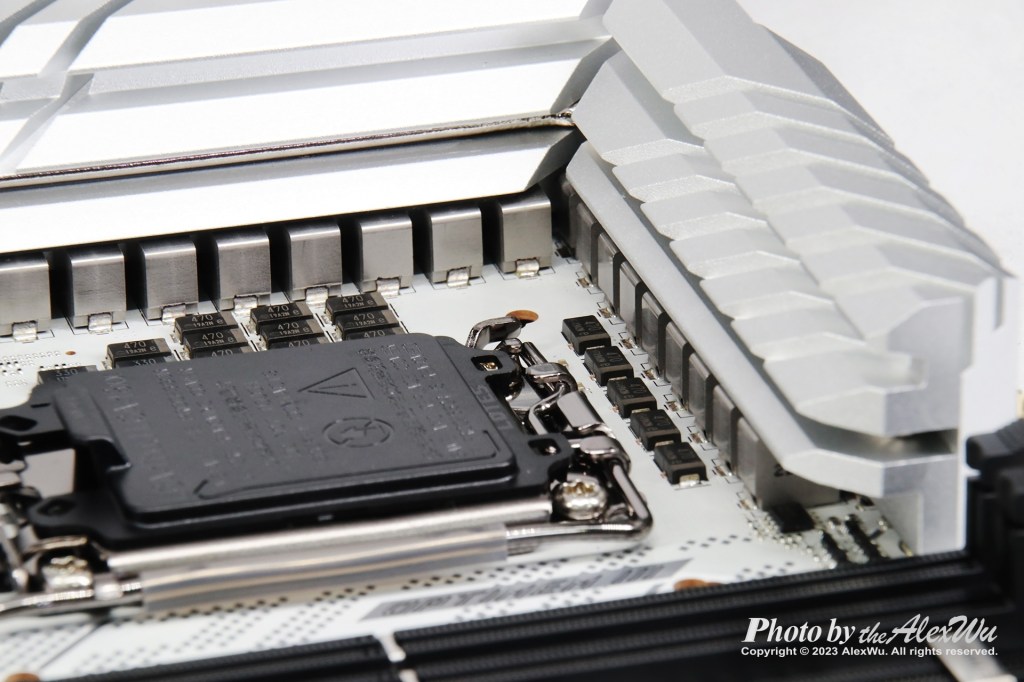

主機板VRM的部分非常整潔乾淨，第一眼看過去沒特別注意，再看了一眼發現，原來是用了許多貼片式電容。

超大的鋁擠散熱片覆蓋了整個VRM的區域，就連顯卡旁邊SSD的散熱片也被整合在一起了，散熱片中間還夾了一支熱導管，加強散熱效能。

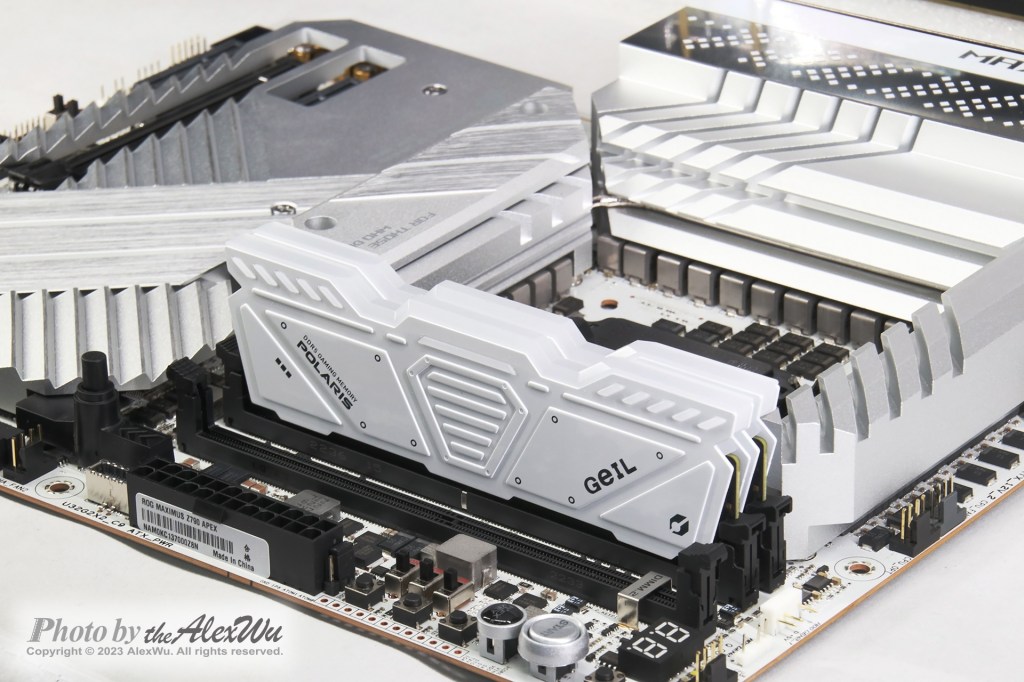

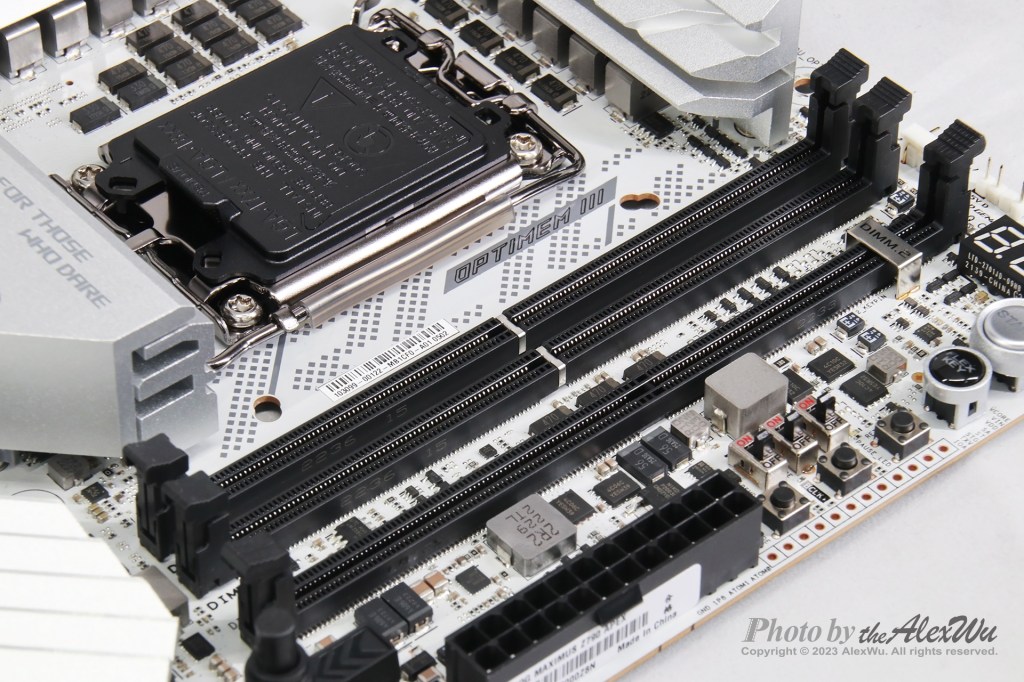

記憶體插槽只有二個，很明顯就是專為超頻而設計的，不過……就算不另做調校玩超頻，DDR5的部分我個人也建議不要四個插槽全上，除非你能接受掉速、掉CL值。

除了高階主板必備的除錯燈號顯示，玩超頻必備的一堆按鈕，由右至左分別為：
1.安全啟動按鈕：強制用安全值重新開機進BIOS
2.電源啟閉開關（銀色、上面寫START）
3.重新啟動開關（黑色、上面寫FLEX KEY）：就是所謂的Reset鍵，若你沒有常常在按Reset，可以在BIOS裡把它設定成其他功能（例如開啟與關閉光害特效）
4.再來一次按鈕：用相同設定重新開機（用相同設定不斷重試）
5.提高BCLK
6.降低BCLK

按鈕上方還有三個撥桿，功能由右至左分別為：
1.暫停凍結（PAUSE）
2.慢動作模式（SLOW MODE）
3.當它不存在（RSVD）：就是有事別碰、沒事也別碰，就完完全全當它不存在就對了，說明書寫了，動它可能會損害你的系統，所以就當它不存在吧，別讓自己變成被好奇心殺死的貓。

按鈕下方還有一排點點點點點，是給超頻玩家直接拿電表量測用的，雖然使用率不高，但是，一旦有必要，對於某些極限超頻玩家而言，這個「量測點」的設計真的是非常好用。

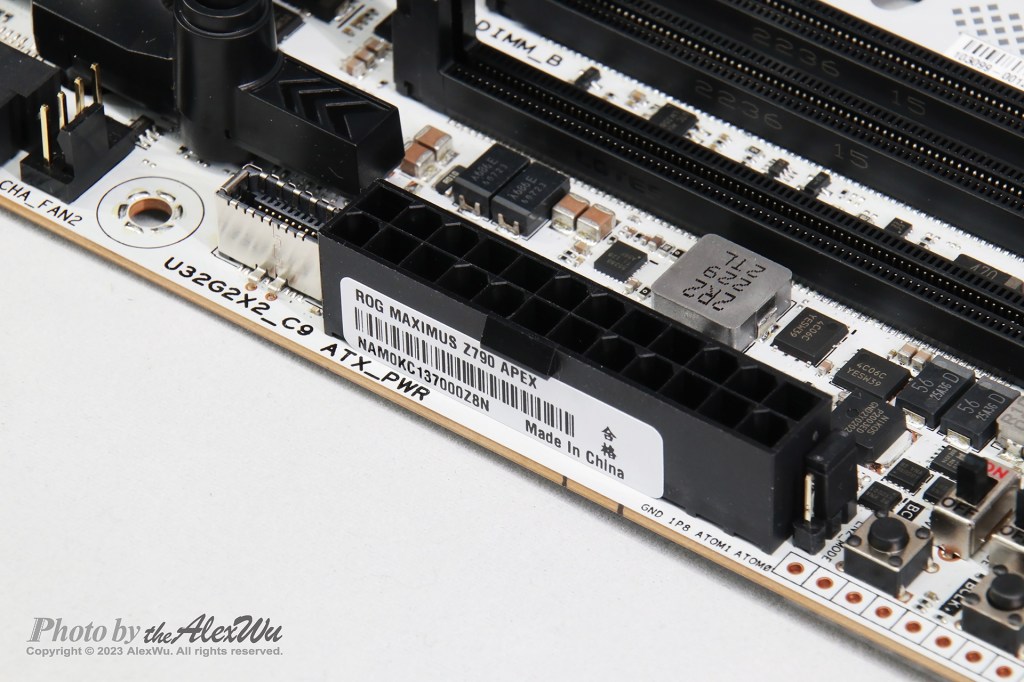

主機板的24 pin供電插槽。
然後，右邊那個三針的針腳（上面還有一個跳線帽），就是液態氮玩家最需要的「液態氮模式開關」了，它是透過跳線帽來設定開啟與關閉的，如果沒有玩到液態氮，就別去動它了。

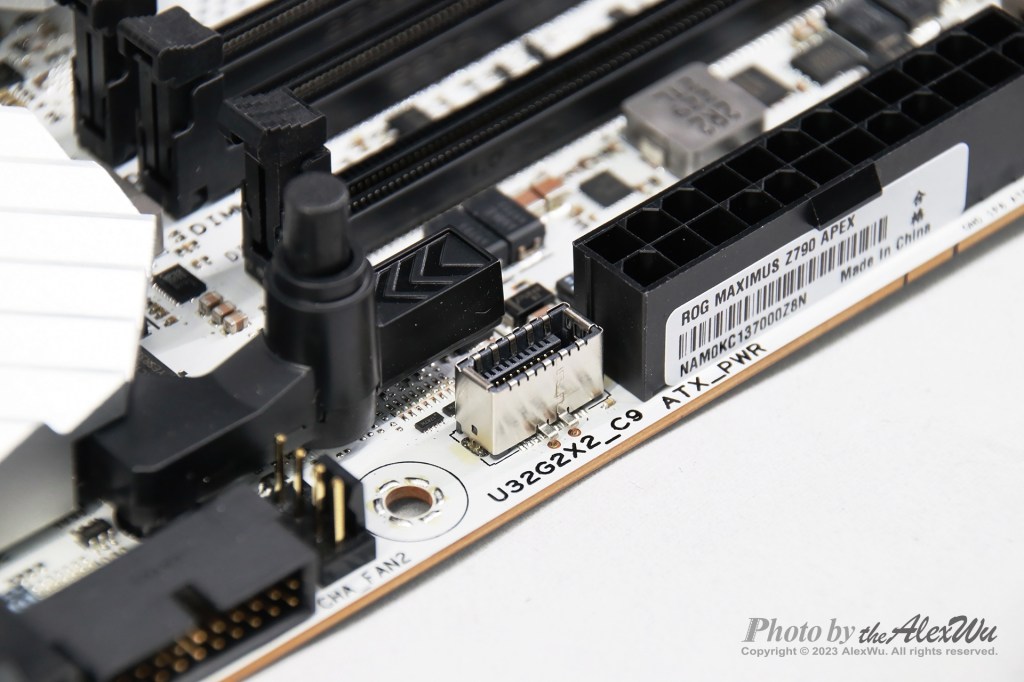

在24 pin供電插槽的左邊，有一個前面板USB 3.2 Gen 2×2 Type-C擴充插槽，是的沒看錯，這個是USB 3.2 Gen 2×2，所以資料傳輸率最高可以到20Gb/s。

然後，再透過SATA旁邊的6 pin供電插槽，可以獲得額外的電源供給，最高能支援到60W，所以SATA旁邊那個6 pin供電插槽，要記得接。

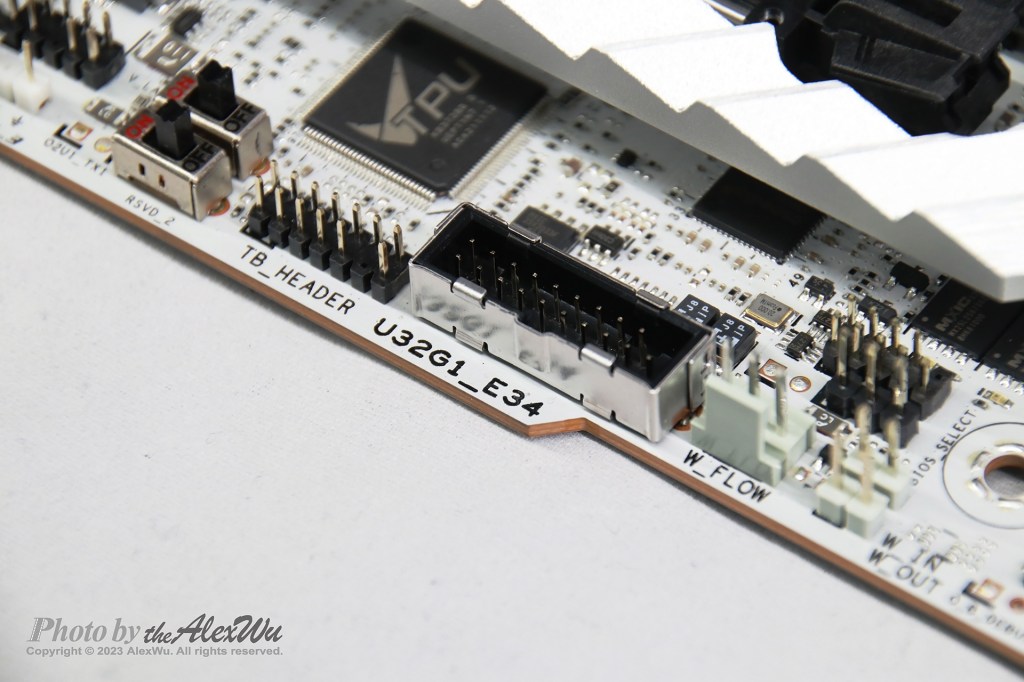

相較於前面可達20Gb/s的高速擴充插槽，這個USB 3.2 Gen 1擴充插槽就比較慢了，最高就是5Gb/s的資料傳輸率。在這張主機板上面，總共有二個USB 3.2 Gen 1擴充插槽。

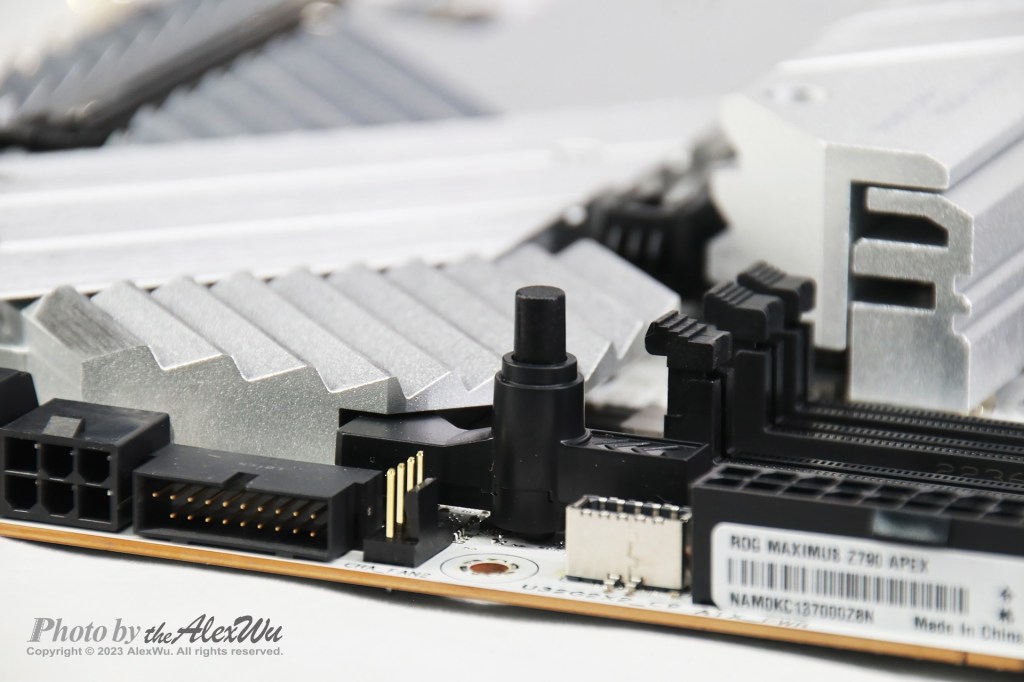

畫面中間這個黑色一柱擎天的東西，其實是顯示卡的退卡按鈕，也就是說，更換顯示卡的時候，不用再到處找工具去「頂」PCIe插槽的卡楯了。用開放式平台可能沒感覺，但對於電腦裝在機殼裡的使用者而言，更換顯示卡非常麻煩（尤其CPU散熱器是用空冷），有了這個退卡按鈕，真的是方便多了。

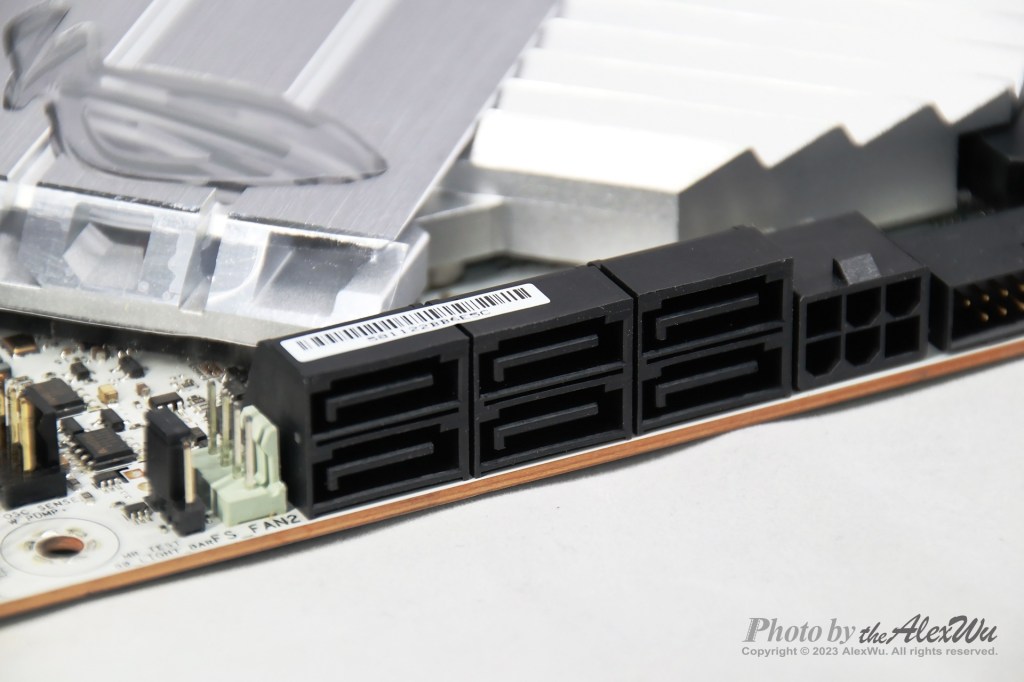

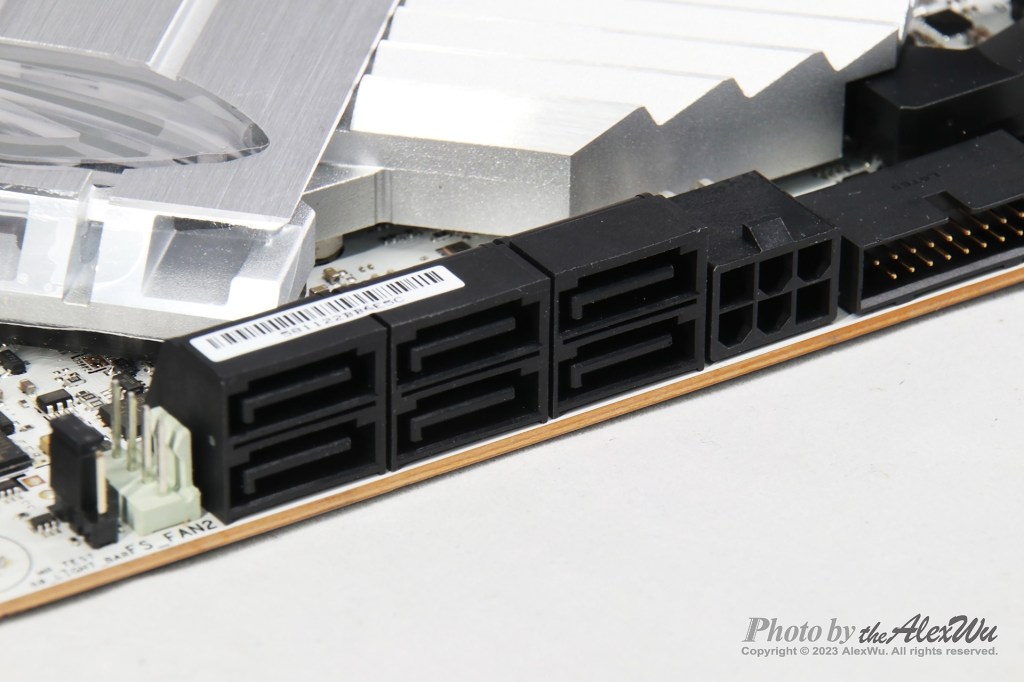

如果你還有在用SATA硬碟或SATA介面的SSD，這張主板一樣有六個SATA插槽可以用，畫面靠右邊的那四個，可以支援0/1/5/10四種模式的磁碟陣列。

二組傳統的USB 2.0接頭。

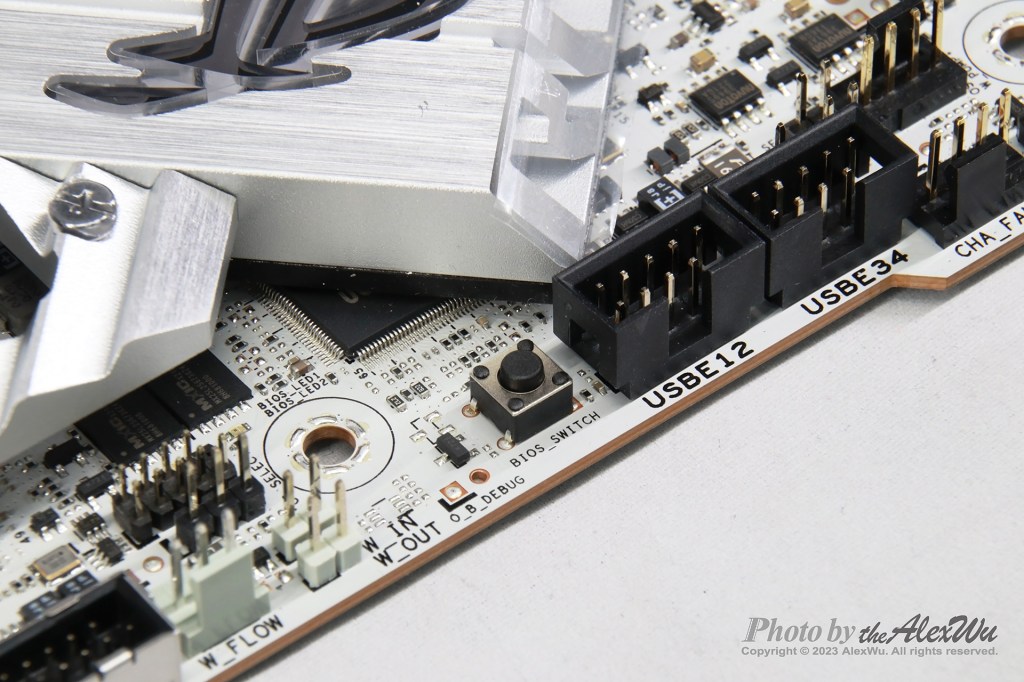

這張主機板具備Dual BIOS設計，按下這個BIOS切換按鈕，可以讓你切換到另一個BIOS，載入不同的BIOS設定。

音效的部分，採用Realtek ALC4080 Audio CODEC以及Savitech SV3H712 AMP，一樣有金屬屏敝，PCB的音效區域也有區隔。

二條PCIe 5.0 x16的插槽是從CPU來的，支援一個x16或二個x8，二條插槽都有金屬強化；至於PCIe 4.0 x1和PCIe 4.0 x4的插槽，則是從Z790晶片拉出來的。

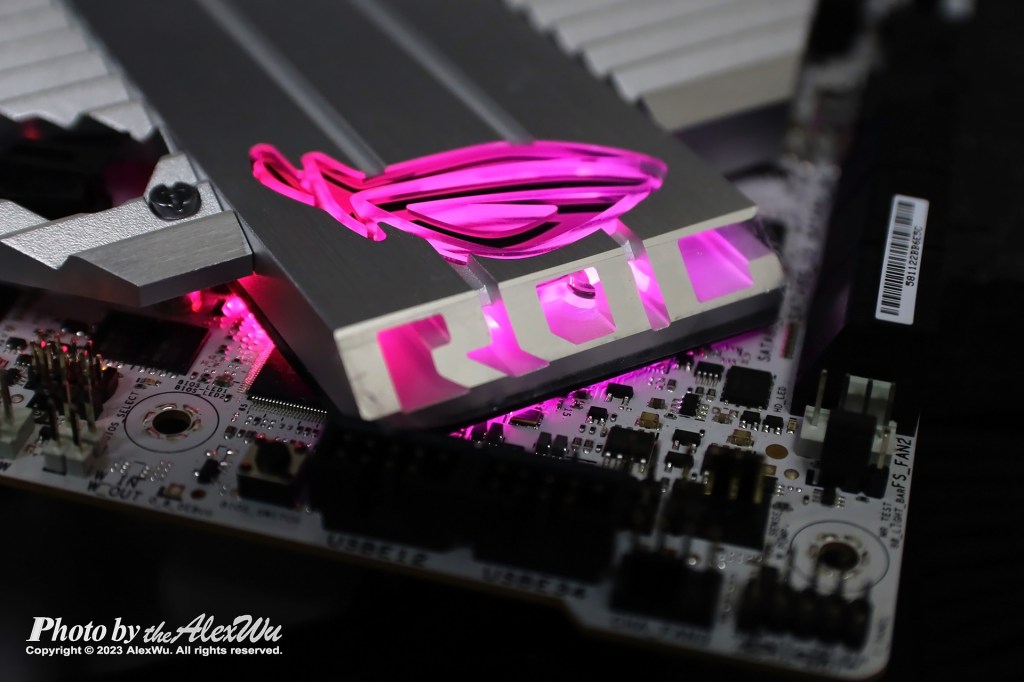

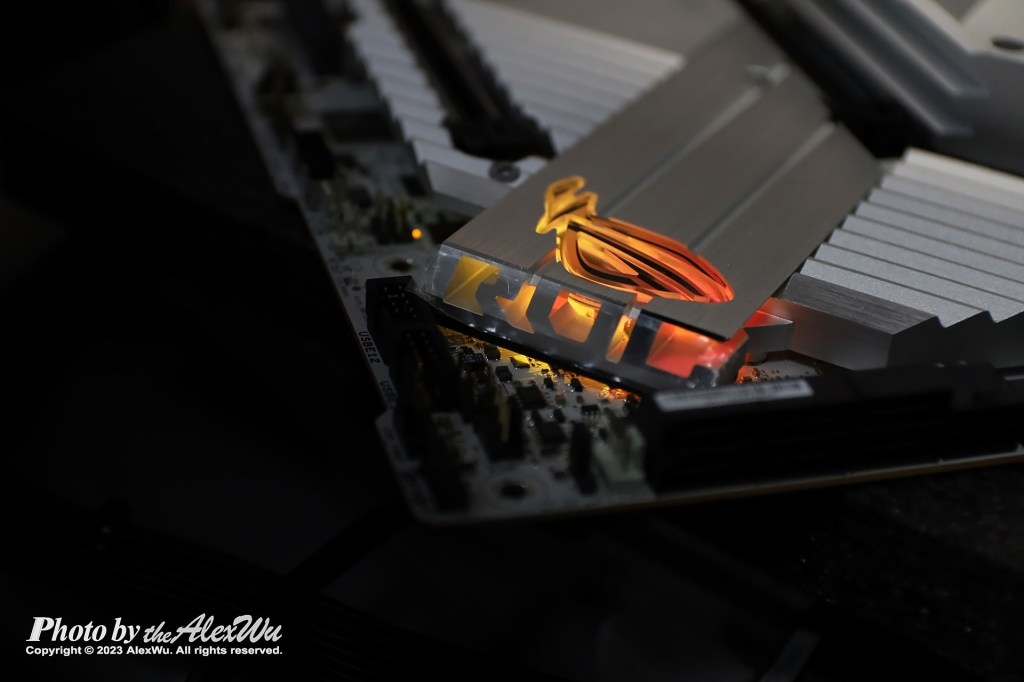

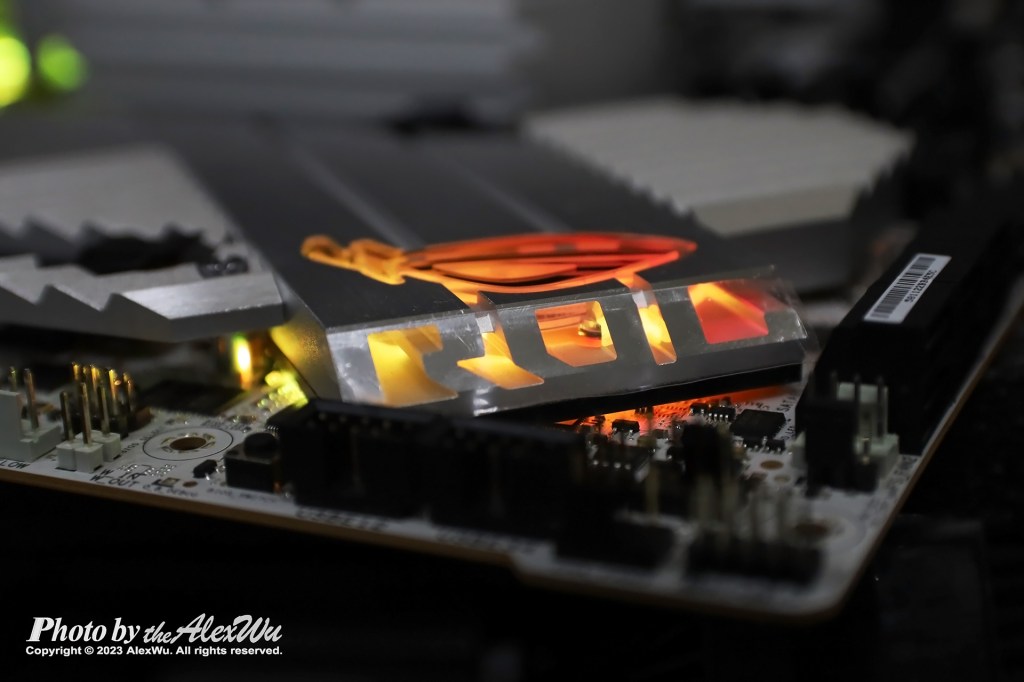

主機板搭載的大面積白銀色散熱片，在Z790晶片的上方，刻意做成了「ROG」的字樣，再搭配RGB光效，視覺上很有特色。

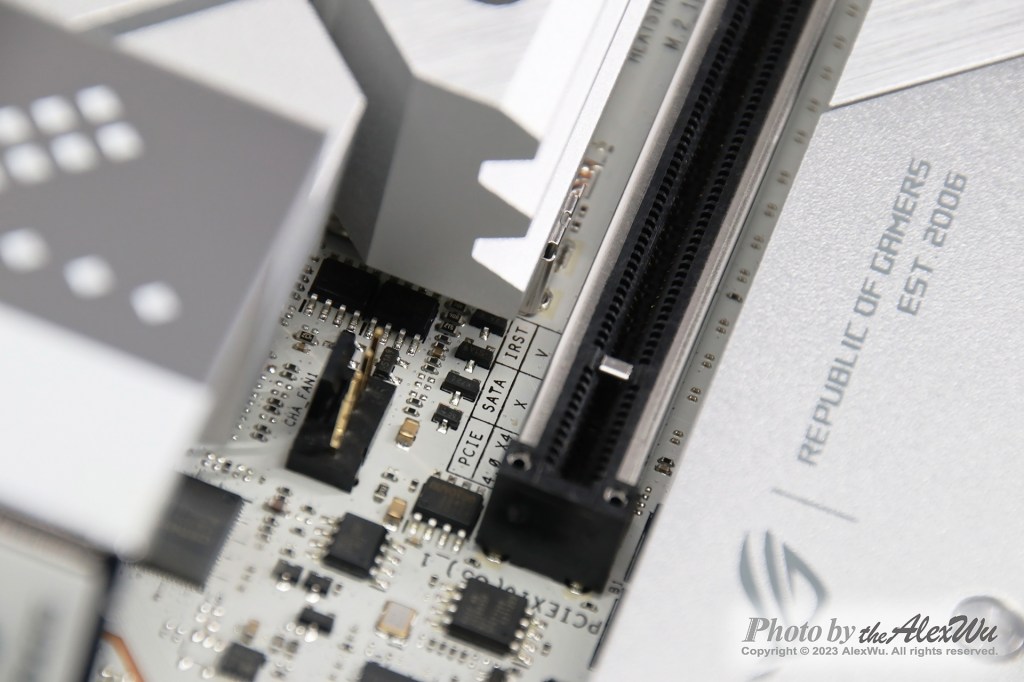

主機板正面的部分，最後提一下M.2插槽。靠近CPU那一個只支援PCIe 4.0 x4，另一個則是同時支援PCIe 4.0 x4以及SATA，所以，如果你有SATA介面的M.2 SSD，請不要安裝在靠近CPU的那個M.2插槽。

要是記不得哪個支援哪個，沒關係，支援資訊已經直接印刷在M.2插槽旁邊了，有支援的打勾，不支援的打叉，安裝前看一下就可以了，非常方便！

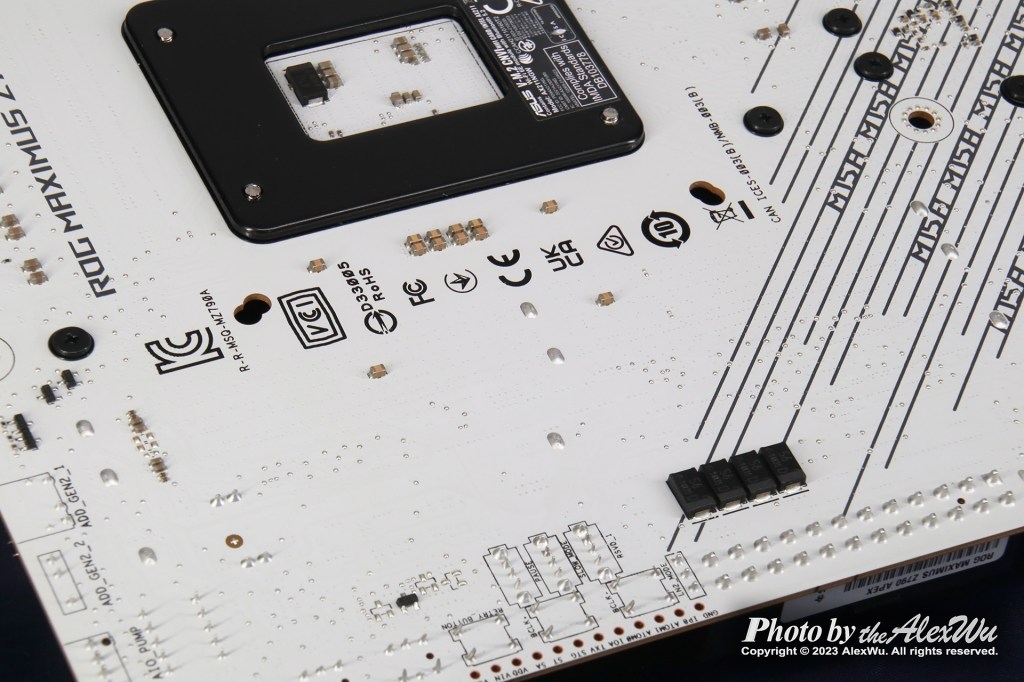

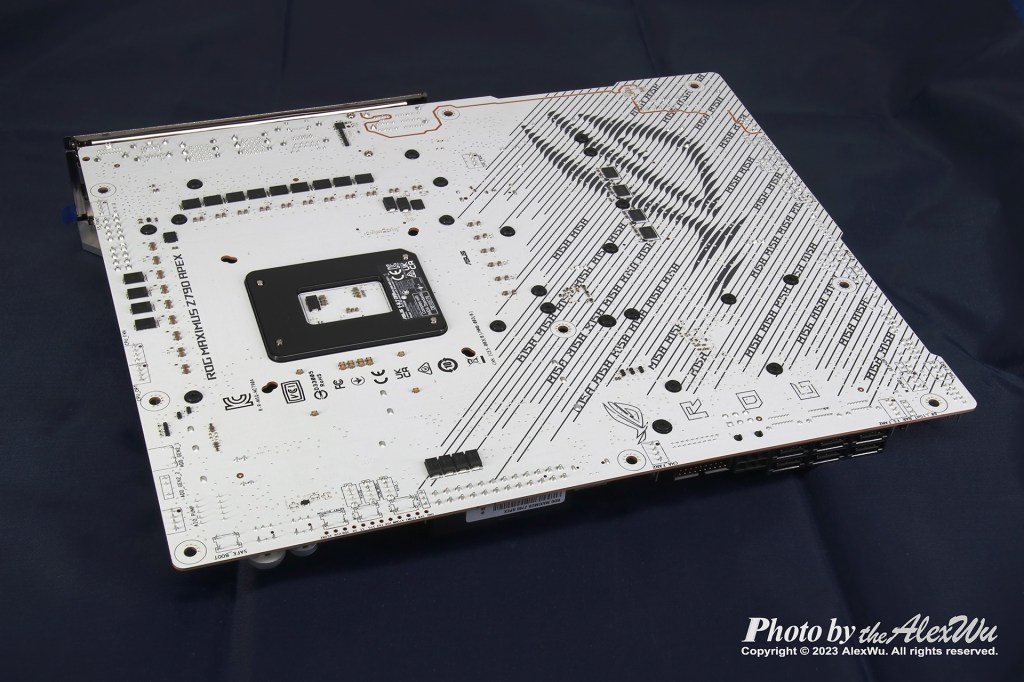

翻過來瞧瞧主機板背面，有大面積的ROG Logo印刷，但沒有任何金屬擋板。不過，還是有值得聊一下的重點。

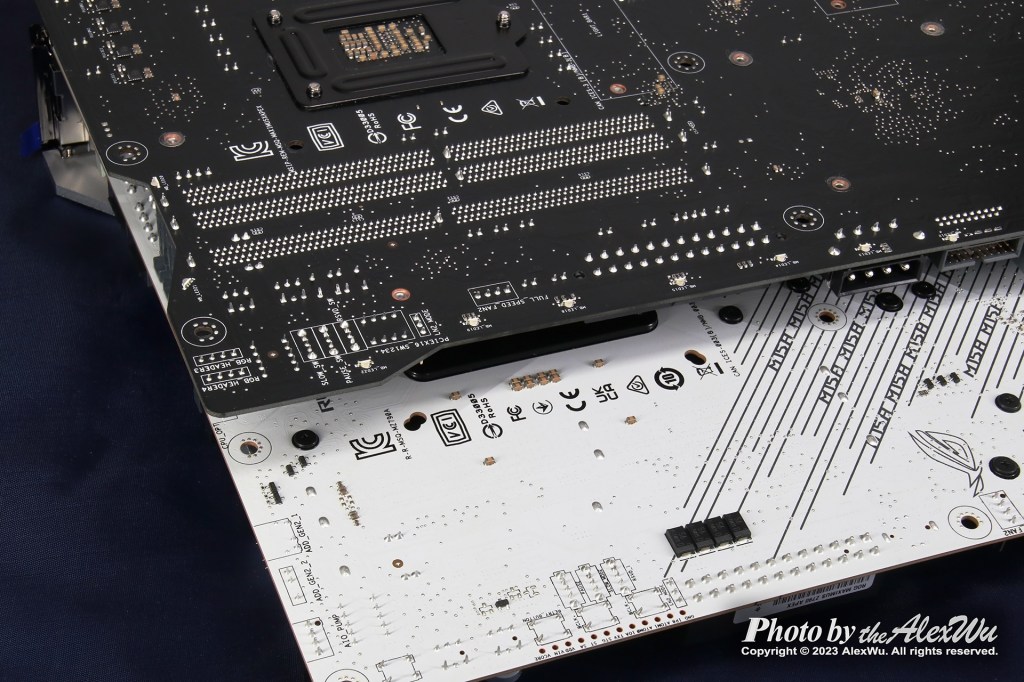

這邊是記憶體插槽的背面，它和以前長得不一樣，現在找不到一堆針腳了！我們可以拿一張DDR4的APEX的舊主機板，兩者一比較，馬上就看出差異了。

從DDR5開始，記憶體插槽已經從DIP件改成SMD，所以，主機板背面有一堆針腳的狀況，將隨著DDR5主機板的普及逐漸消失。其實，不只是記憶體插槽，大家再看一下PCIe插槽的背面，那些密密麻麻的針腳也一樣不見了。無論是記憶體插槽、或是PCIe插槽，由於速度愈來愈高，捨棄DIP件往SMD方向走恐怕也是必要的。

結論是，以後大概沒有主機板可以跪了！

唯我獨白的超頻逸品

幾年前，有機會參加Intel舉辦的超頻競賽，並幸運進入第二輪（到了第二輪才有液態氮）。由於在實驗室裡倒液態氮，絕大部分時候，都只是簡單的處理一下就上了，畢竟時間無多，簡單處理大約可以撐一小時左右也夠用了，所以比賽當天，我沒有特別做有效的防水措施，也是簡單處理一下就上了，結果可想而知，自然是悲劇了！比賽項目根本就沒跑完。

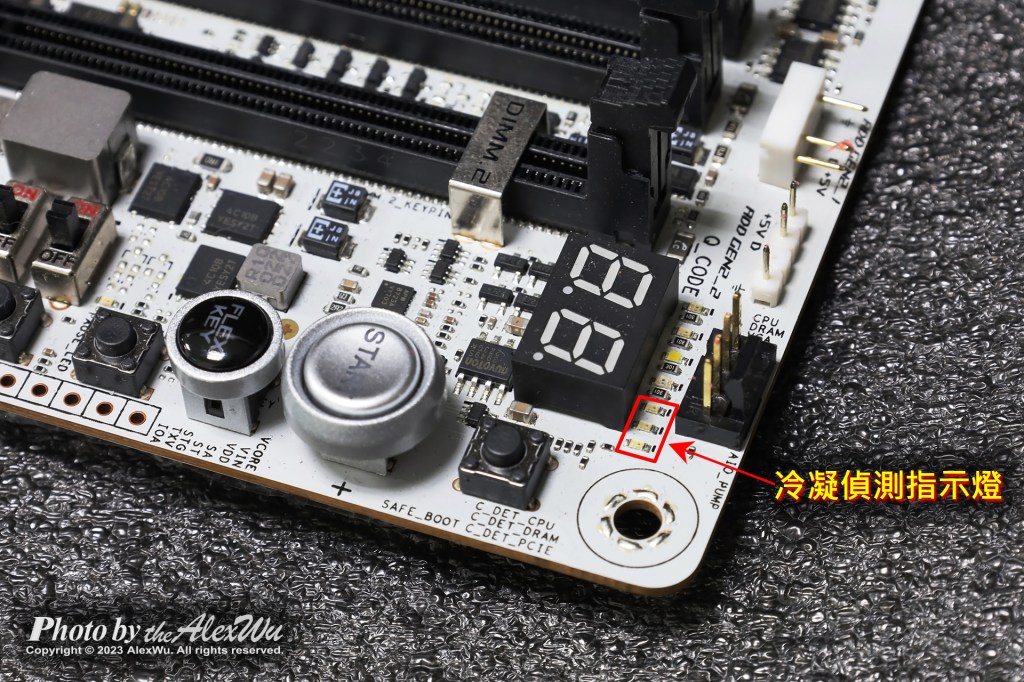

重點，對極限超頻玩家而言，防水算是基礎建設，一定是防水措施先處理好，然後才會上液態氮。話雖如此，但在實務操作上，難免有時候會因為水氣入侵導致超頻失敗，而為了避免這種狀況發生，這張主機板甚至把「冷凝偵測指示燈」也做上去了，以便提示使用者，CPU、記憶體或顯卡插槽可能有水氣凝結導致短路。說起來，這張主機板真的很「超頻」啊！

其實這張主機板到了實驗室之後，也算是使用率非常高的平台，除了D5-8000(含)以上的規格，相關驗證與測試都靠它完成之外，每次只要有新的CPU到貨，一定會拿它跑一下「體質測試」，話說幾個月下來，「CPU大樂透」這個遊戲真的是玩到翻過去了。而藉著這樣的機會，自己手上的三顆CPU也參加了「CPU大樂透」，至於我有沒有買到大雕神U，且待下回分曉。

身為一個記憶體瘋狂測試員，個人對白色沒什麼執著，但超頻是每天都在做的事，既是工作、也是個人興趣，這張主機板可以對付D5-8000(含)以上的規格、有體質分數可以玩「CPU大樂透」、還帶入了豐富的極限超頻元素，確實是一張唯我獨白的超頻逸品。
