特企的第一集先用空冷散熱器開場，第二集開始，要跟大家分享AIO 360水冷散熱器了，來吧，直接上菜，今日主角：安耐美的幻彩晶蝶特仕版360 ARGB 一體式CPU水冷散熱器。
之前我分享過幻彩晶蝶240，有興趣的朋友可以先去瞧瞧；而這一次的特仕版360，除了冷排尺寸較大，和前次幻彩晶蝶240的主要差異，應該就是光效了。簡言之就是：尺寸更大、光效更美。
看圖說故事：安耐美幻彩晶蝶特仕版360
主角登場：幻彩晶蝶特仕版360 ARGB 一體式CPU水冷散熱器。（好長的產品名稱啊，以下簡稱「特仕版360」。）
按照慣例，咱們看圖說故事。

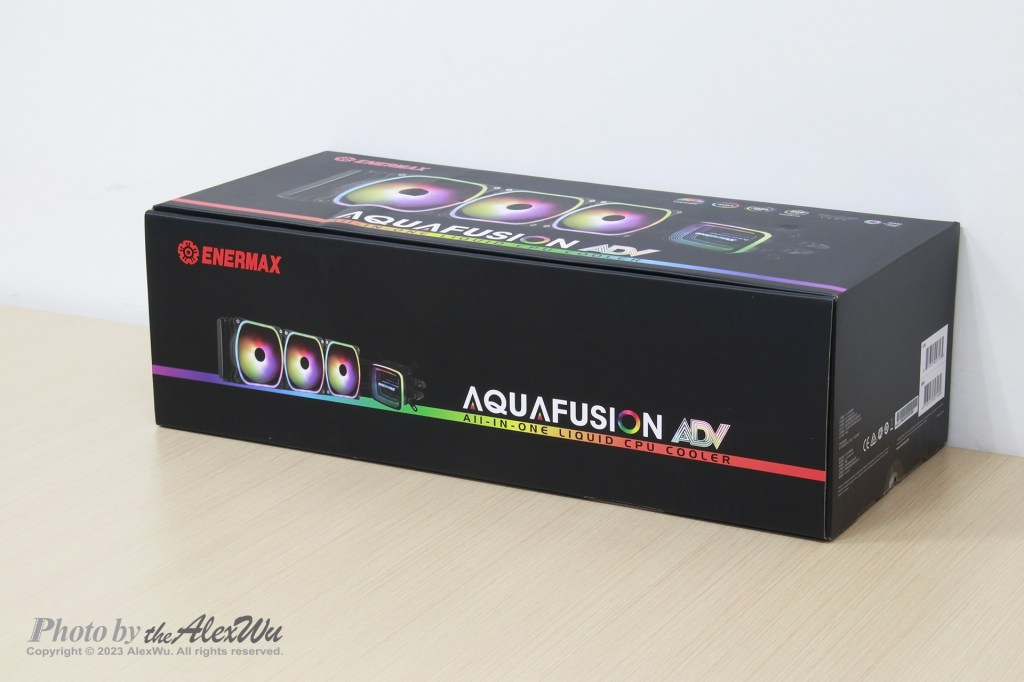

首先是特仕版360的彩盒包裝，正面有產品照與產品的英文名稱。
岔題：彩盒的美術設計
彩盒正面有幾個「設計細節」很有趣，我想跟大家聊一下，當然，對設計沒興趣的朋友，可以直接跳過這一大段往下看。
第一個重點，彩盒正面有產品照（真的不是廢話），這表示安耐美的彩盒設計是走「實品風格」。一般而言，彩盒正面的主視覺設計，大致有「實品風格」與「理念風格」二種，很多人堅持彩盒正面一定要走「實品風格」，認為消費者可以在彩盒正面看到產品外觀，才是最直接、最理想的設計。
第二個重點，品牌Logo的設計竟然有個小異動耶。大家可以對照我之前那篇幻彩晶蝶240裡面的照片，原本在Logo的下方，有三個英文字，代表安耐美的品牌精神：Power（效能）、Innovation（創新）、Design（設計美學），但這個特仕版360的彩盒沒有了。推測是某次改版時改掉了（幾時改的我不知道），至什麼原因不想再放品牌精神標語，反正也猜不透，就不猜了。

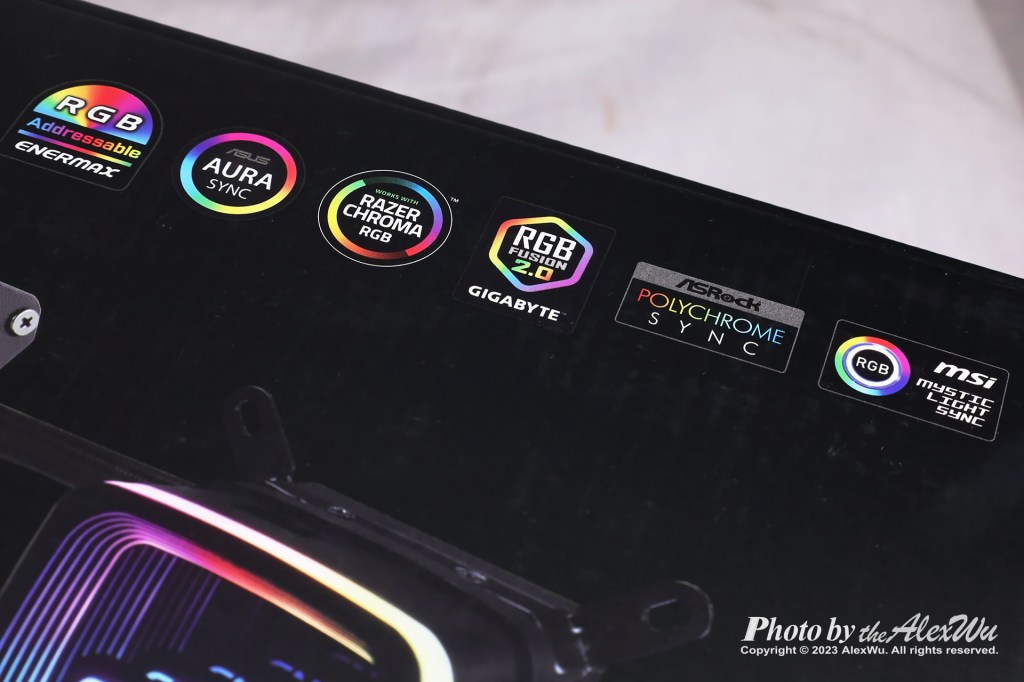

第三個重點，右上角六個小Logo，表示特仕版360的可程式化RGB光效技術，可以支援華碩、技嘉、微星、華擎、以及雷蛇的RGB光效控制軟體。這個……有什麼設計點好聊的？有！答案是排序。
有時候會遇到有些合作夥伴，真的很介意排序位置，所以為了避免爭議，按字母順序、或注音順序排列，是最簡單的做法。話說，所以很多公司取英文名字的時候，喜歡取A開頭的，這樣排序的時候，就會自然而然的排在前面，所以隨便舉例，公司英文名是A開頭的超級多的：宏碁、華碩、華擎、威剛、宇瞻、巨蟒、艾格、安鈦克……就連技嘉底下的產品品牌，也取個A開頭的名字（把Horus從H改成A變成AORUS）。所以，排序其實是件大事。
那……這邊……既然不是依字母順序排列，這六個小Logo的排序原則是什麼？答案是形狀（我自己猜的）！自家的Logo放最前面沒問題，然後接圓形，圓形再轉為六邊形，最後再轉為矩形。
最後，產品英文名稱的設計，裡面加了RGB元素，這個大家應該都看出來了，比較特別的是那個「ADV」，它的設計靈感應該是來自於水冷頭的光效（剛好就在ADV的右上角可以對照）。
看到這兒，我個人真心覺得，設計師對彩盒上許多設計細節的安排，是非常用心的，值得讚賞。
言歸正傳繼續看圖說故事
設計的部分聊完了，以下繼續看圖說故事。

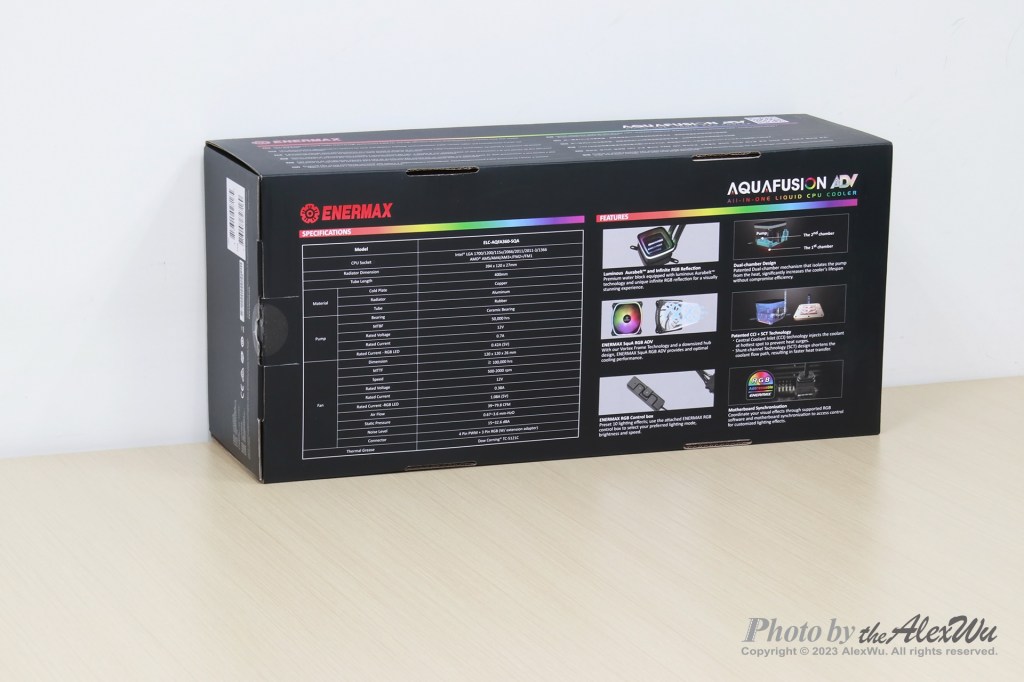

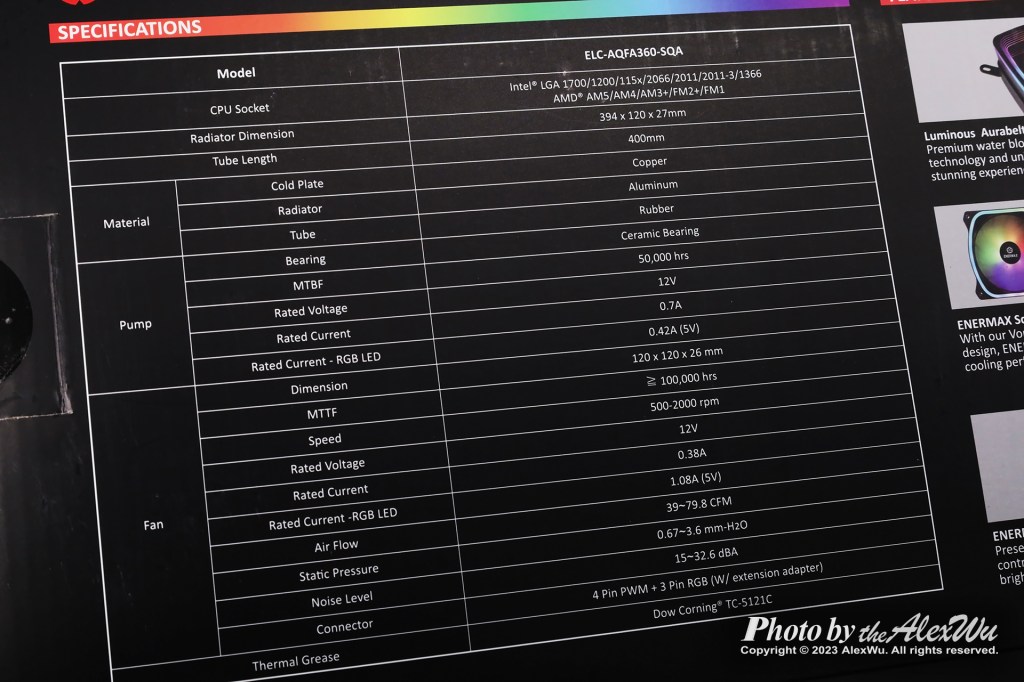

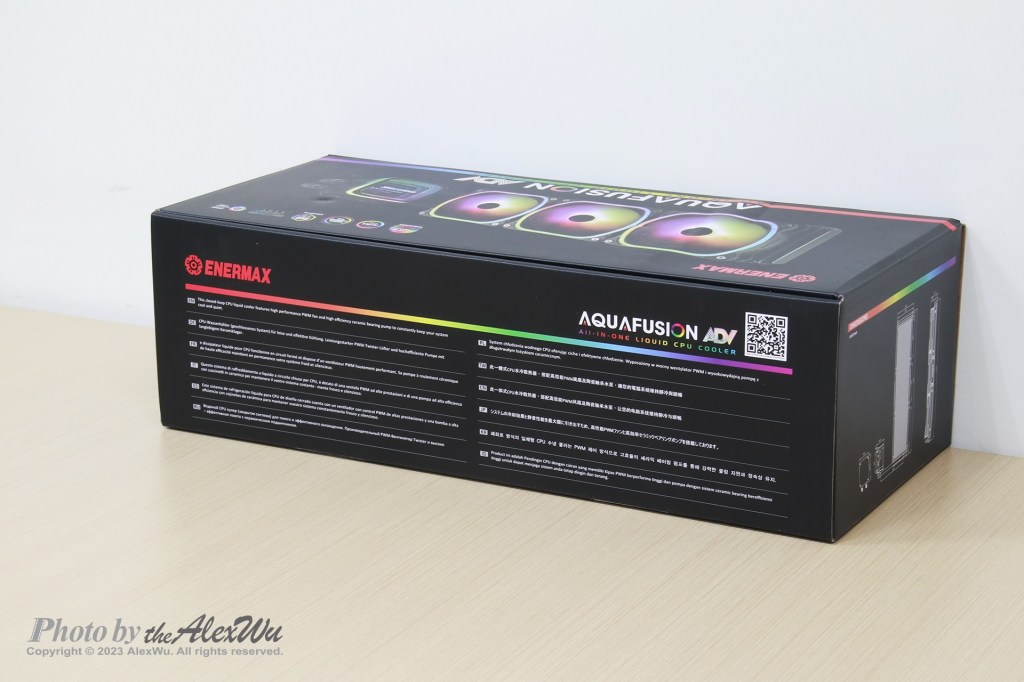

彩盒背面，左半邊有完整的規格表，右半邊是產品的重要特色說明。
規格表的部分，安耐美誠實列出了水泵的MTBF是50,000小時，所以還是要碎唸一下提醒大家，水泵不是金剛不壞之身，它終究是有故障機率的，使用時要養成習慣注意CPU溫度變化。重點，我覺得無論是MTBF還是MTTF，這種涉及產品可靠度的資訊，誠實揭露是值得鼓勵的。
產品特色的部分，除了RGB光效，主要是介紹安耐美自家的風扇，以及水冷頭所採用的幾個特殊設計。
重要資訊都擺在彩盒的正面和背面了，所以，側邊就請大家自己觀賞照片，這邊不贅述。
打開彩盒一探究竟
開箱囉！

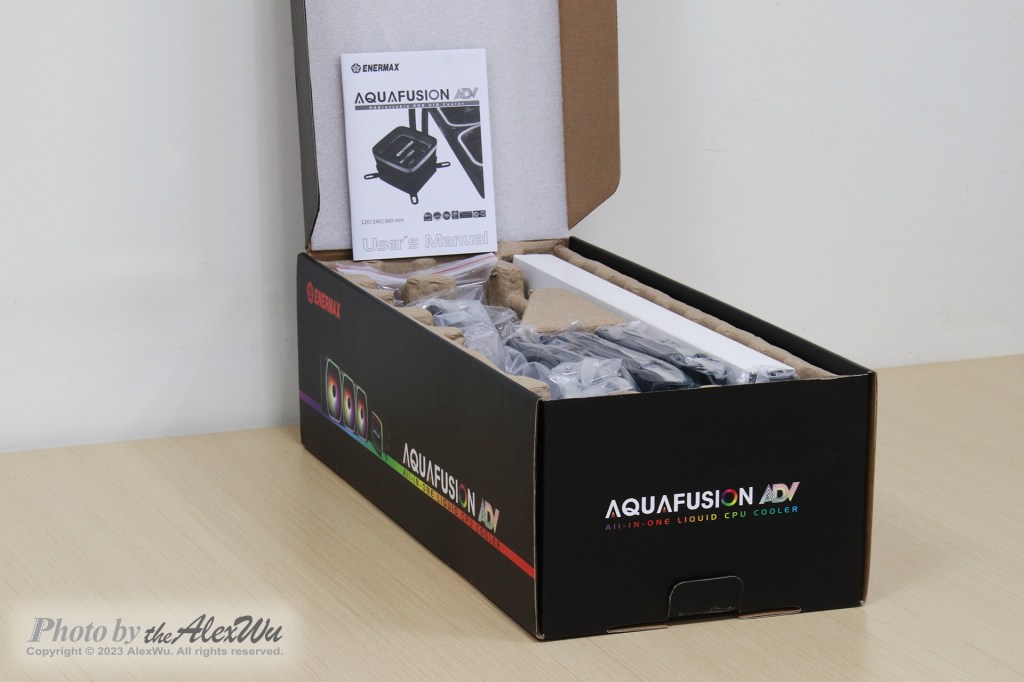

彩盒裡面除了散熱器本體（水冷頭+冷排），另外就是風扇、安裝配件、以及說明書。
先看風扇。

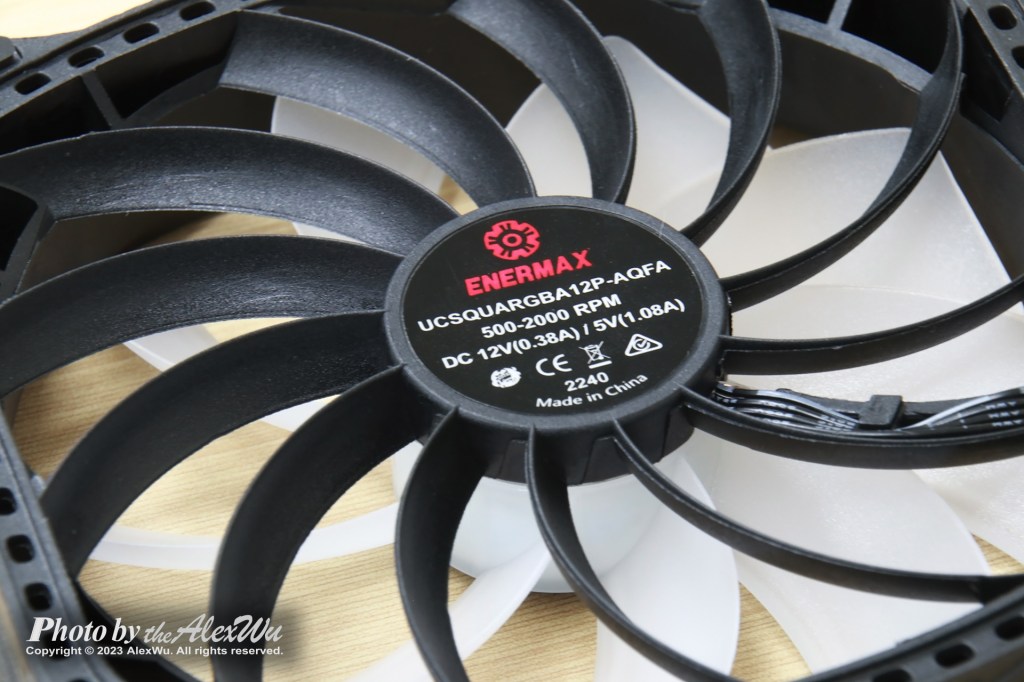

和之前幻彩晶蝶240的風扇比對一下，這次特仕版360的風扇，規格幾乎完全相同，唯一的差別是，最低轉的噪音值更低，壓到了15dBA。

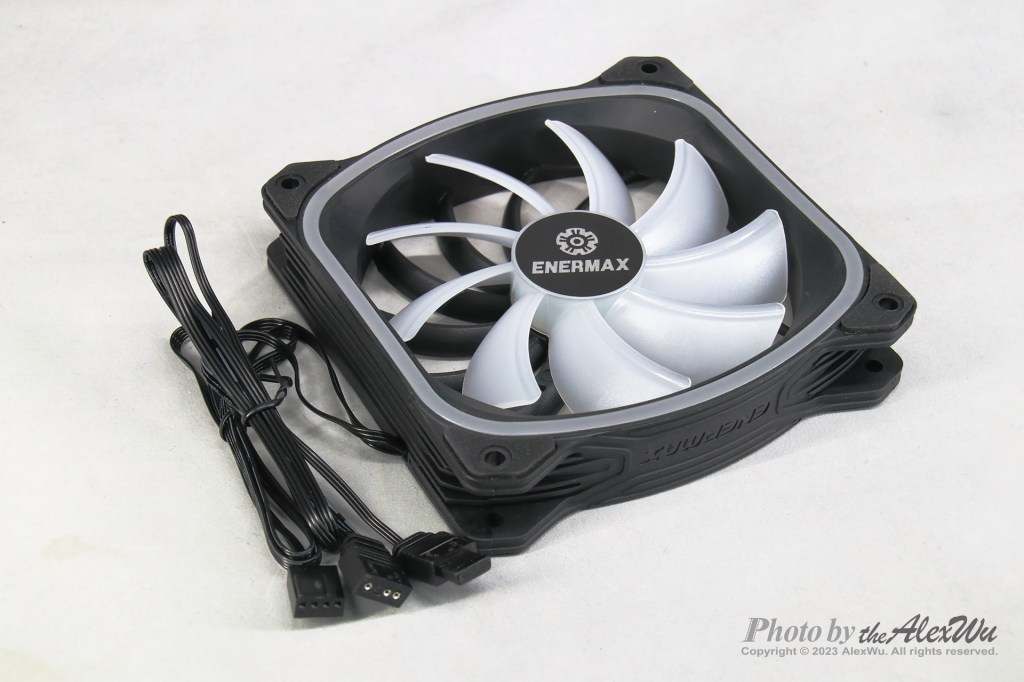

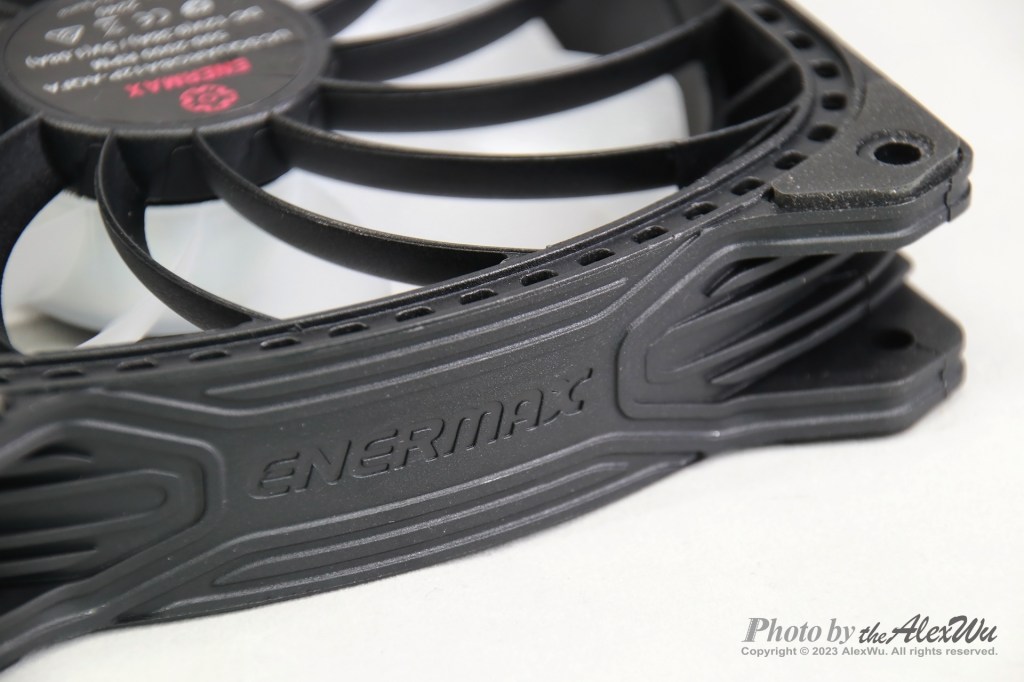

外觀的部分，九個半透明的扇葉一看便知，是帶有RGB光效的（實際上是ARGB），風扇側邊有安耐美的Logo，四個角落有加上橡膠墊防震。

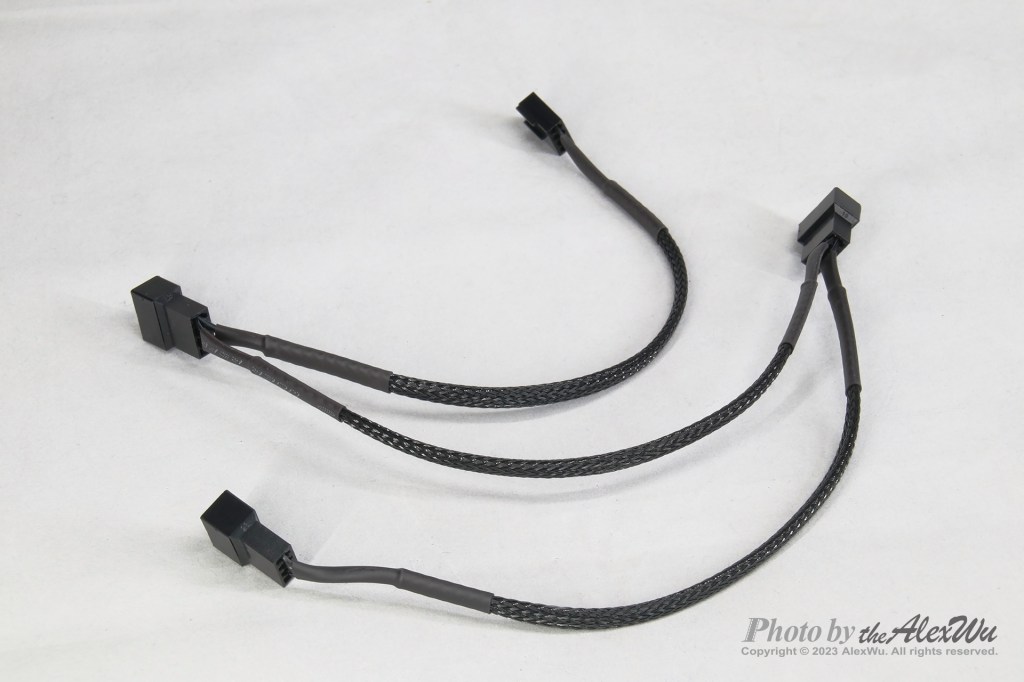

在安裝配件裡，有附上一條三轉一的線，可以把三個風扇的電源接成一個。（所以我習慣說它是三轉一，而不是一轉三）
接著，我們把散熱器本體拿出來。

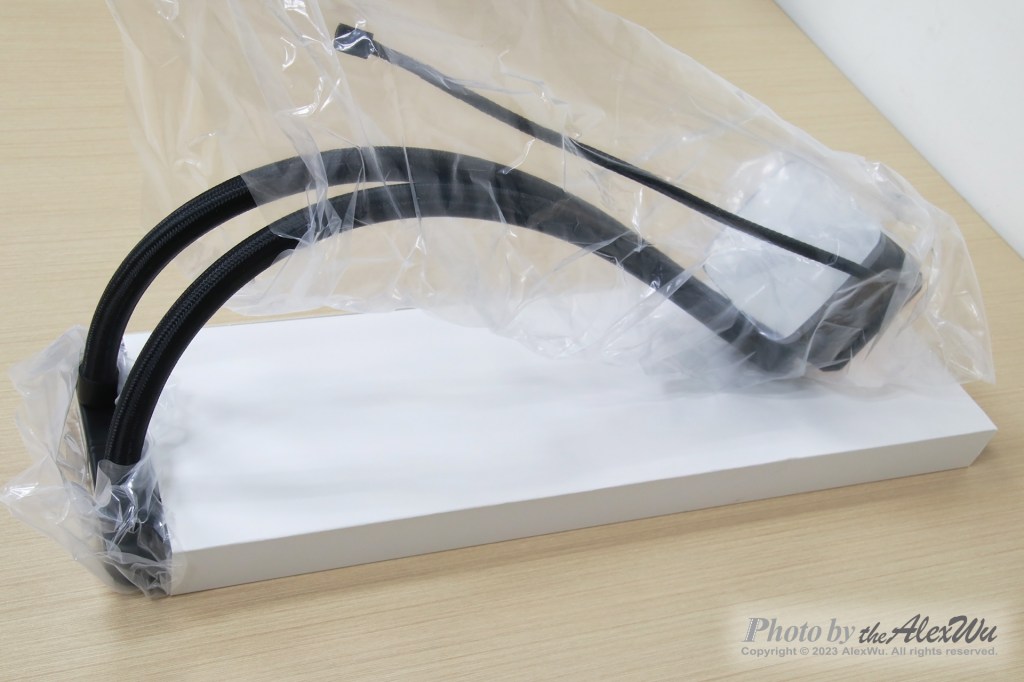

水冷頭有塑膠套做保護，冷排的部分則是在塑膠套之外，再加上一個紙質袖套，以避免意外的碰傷或刮痕。

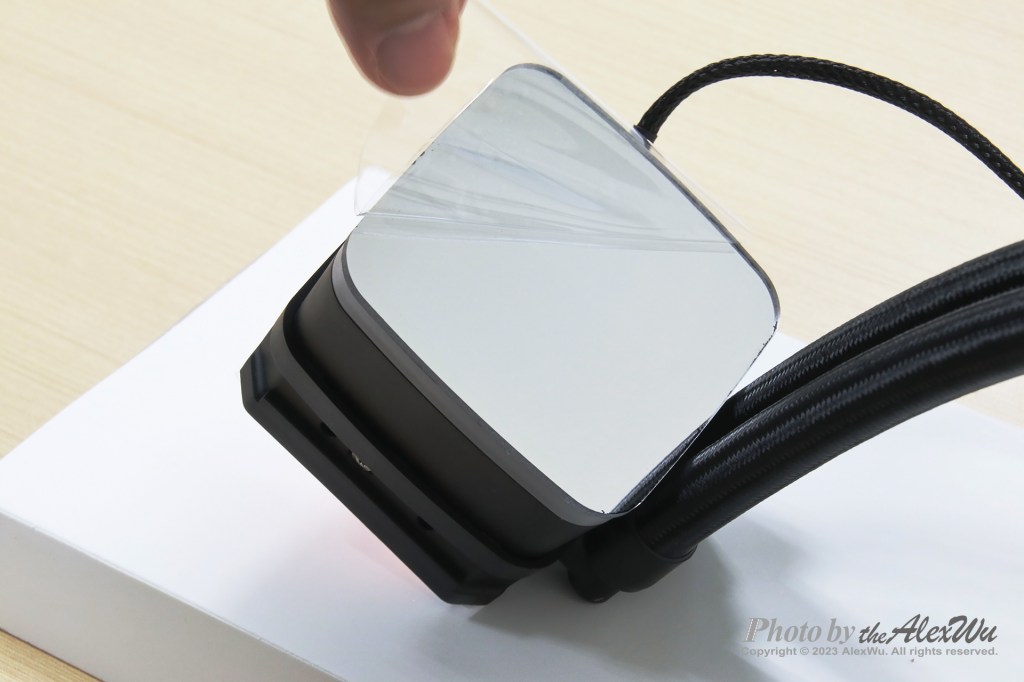

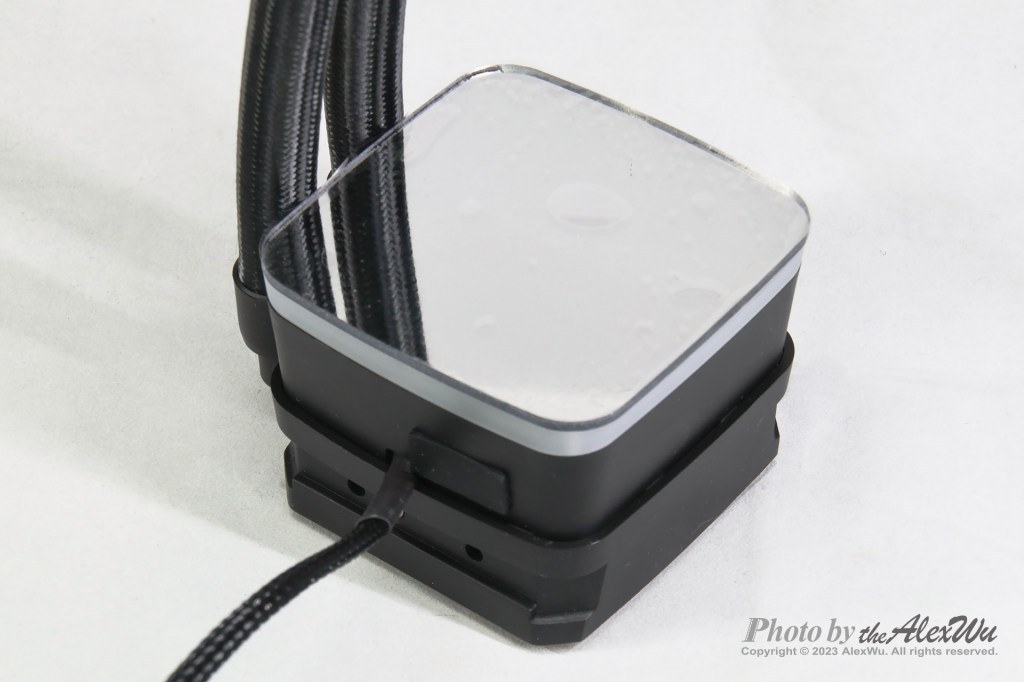

水冷頭上方的鏡面，有一層保護膠膜，其實它可撕可不撕，想追求極致光效表現，當然會認為一定要撕；我個人的喜好則是先留著不動，等個一年半載之後，有打開機殼清理灰塵，才把那些保護膠膜撕掉（包括主機板上的膠膜一起撕掉），這樣，會有一種買了新玩具的錯覺。

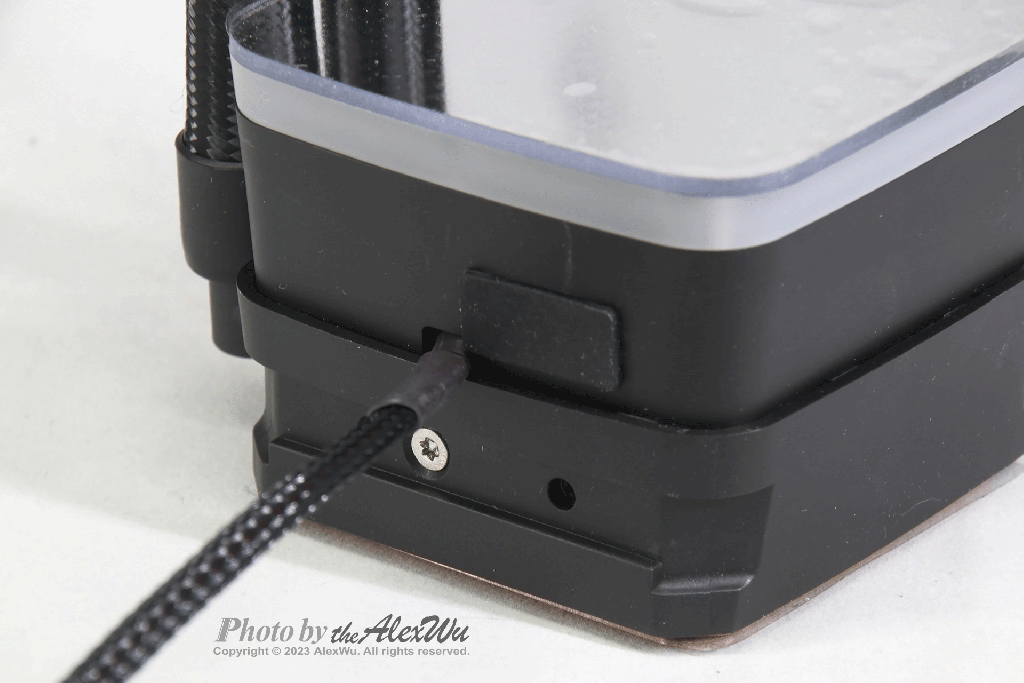

由於水冷頭有支援ARGB光效，所以提醒一下，如果你是 「水冷頭沒有RGB我無法」的族群，別忘了接線，不喜歡光害的朋友，就不用打開這個橡膠蓋了。

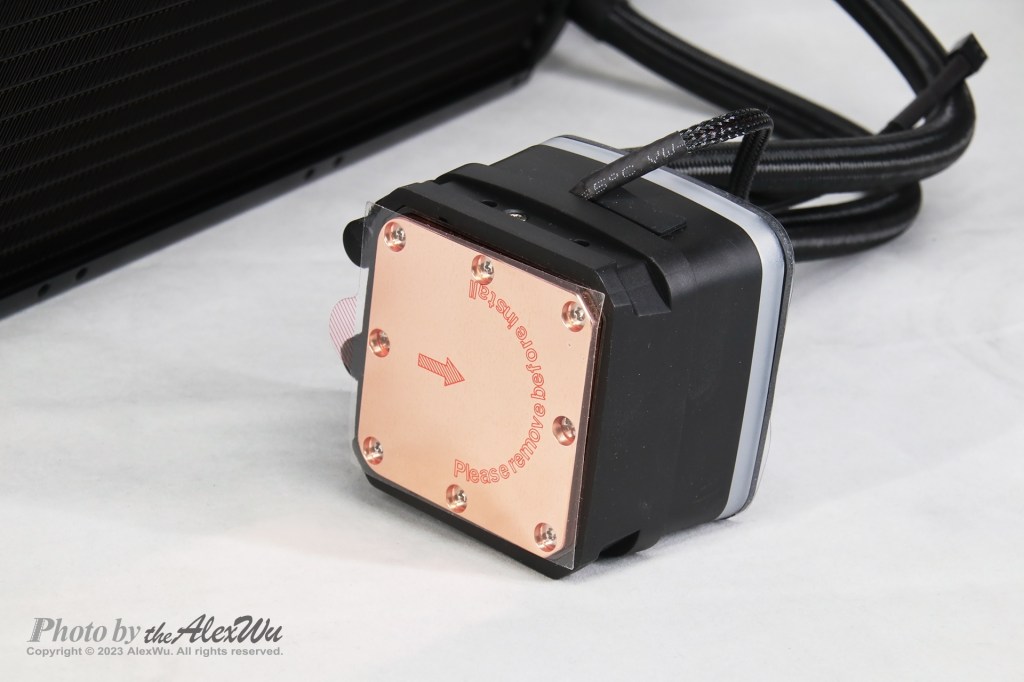

最後，講到水冷頭，一定要再三提醒持續碎唸，那個底部的保護膠膜就不是可撕可不撕了，絕對、絕對、絕對別忘記啊，否則，裝機弄了半天什麼都搞定了（說不定還整線整得很完美）才發現膠膜沒有撕，真的是很解嗨哩！

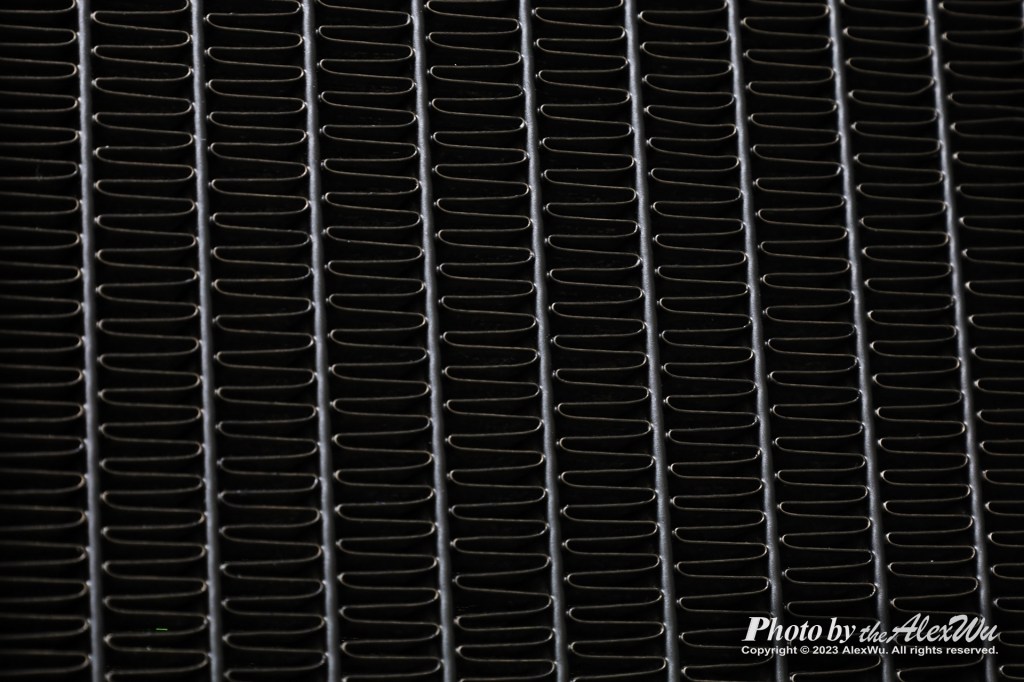

冷排的部分是12條水道，兩面都有鎖孔，都能安裝風扇，無論想把冷排裝機殼前面還是上方都沒問題（我個人還是建議裝機殼上方）。所以照片就……來個密集恐懼症的冷排照好了。

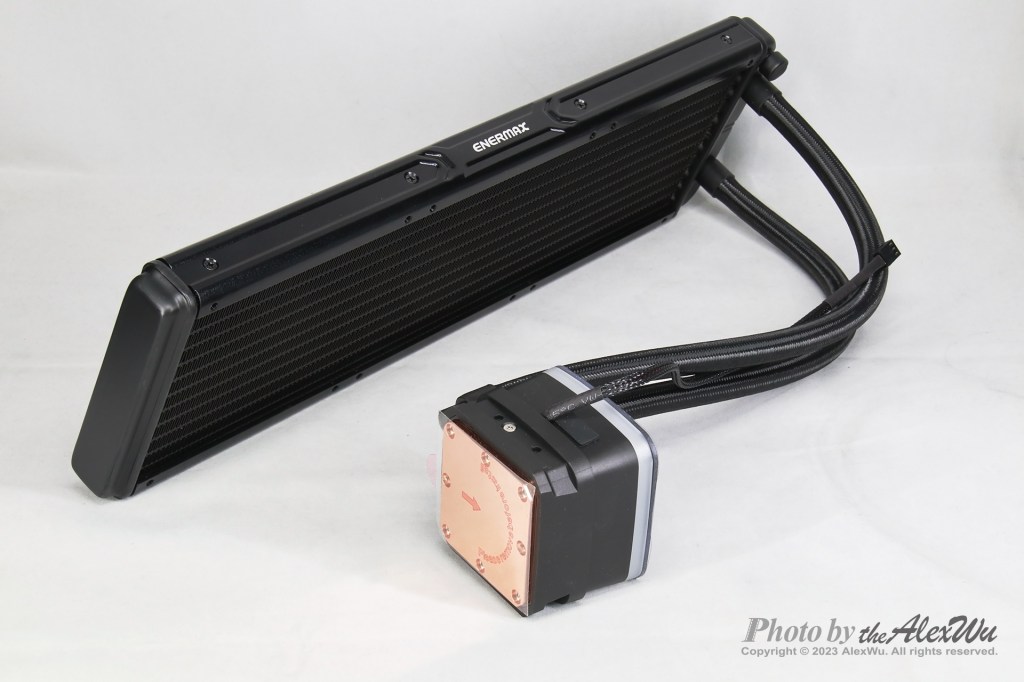

散熱器本體寫真（水冷頭 + 冷排）。
簡單看一下安裝配件。

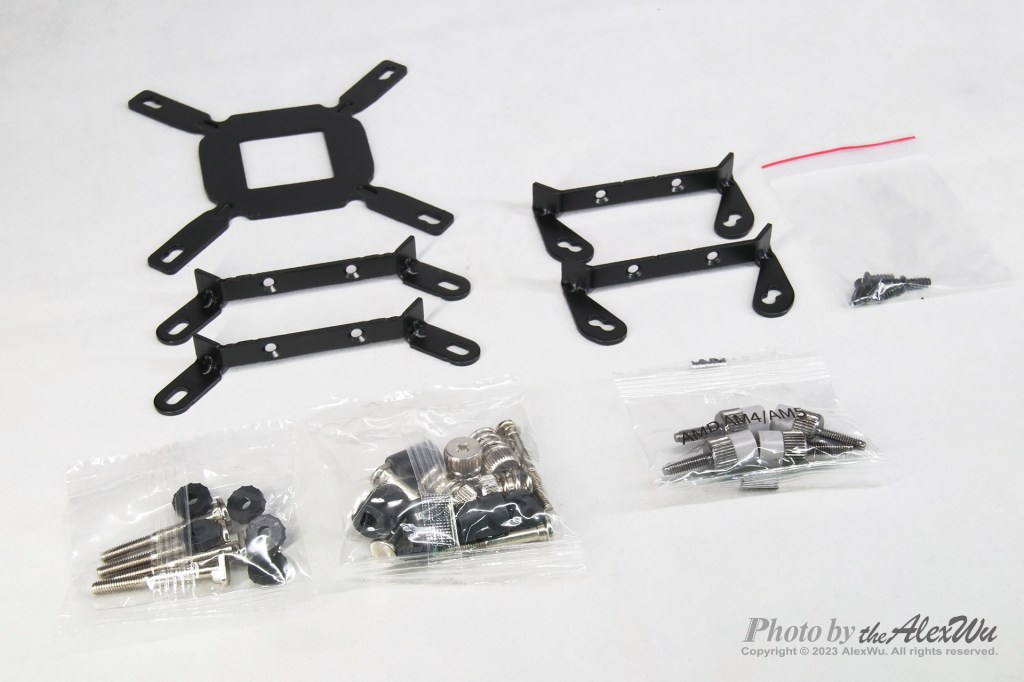

彩盒裡主要就是兩大包，再加上一本使用手冊。把二大包安裝配件拿出來分類「擺盤」，Intel和AMD最新的LGA1700、AM5都能支援。
安裝在Intel LGA1700的平台上，水冷頭是用彈簧螺絲鎖在黑色的塑膠圓柱上。
安裝在AMD的AM5平台上，水冷頭是用彈簧螺絲固定在這種金屬的螺柱上。
這裡又要碎唸提醒大家了，依實際使用的經驗，個人覺得，把這些金屬螺柱鎖到主機板上面時，不要鎖太狠，彈簧螺絲把水冷頭固定在這個螺柱上面時，也是有鎖緊就好，不要往死裡鎖！萬一彈簧螺絲和這個螺柱他們決定要在一起永不分離，或者螺柱愛上主機板決定跟主機板永不分離，你要拆就痛苦了。那個螺柱的外型設計不太容易夾緊，無論它是跟主板還是跟彈簧螺絲咬死，要拆真的不好拆。

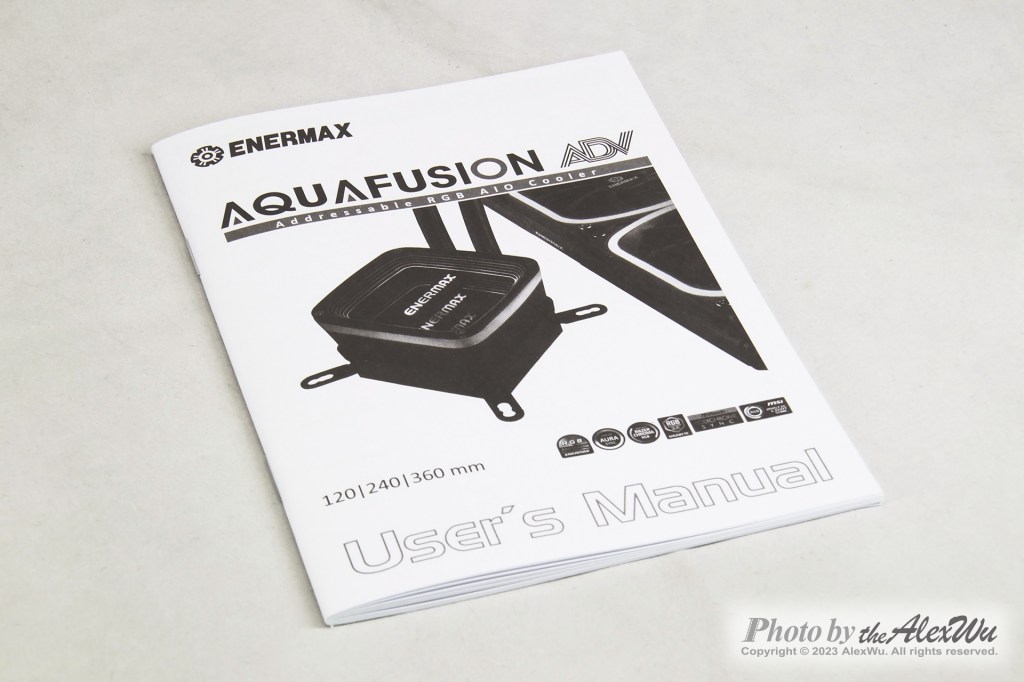

江湖傳言，葵花寶典最後一頁寫了：「沒有自宮、也能成功」，沒有讀完整本寶典就急著練功的人，真的虧大了。所以，雖然安裝套件使用很容易，但還是請大家養成查閱使用手冊的好習慣。
安裝套件裡有提供散熱膏，根據供應商網站上面提供的資料，這一款散熱膏的導熱係數應該是2.5W/mK。
把風扇裝到冷排上瞧瞧RGB光效。
安裝套件裡有12支螺絲，在冷排上安裝三個風扇沒問題；如果你覺得不夠，要多加三個風扇變成一吹一吸，螺絲的問題就自己想辦法了。

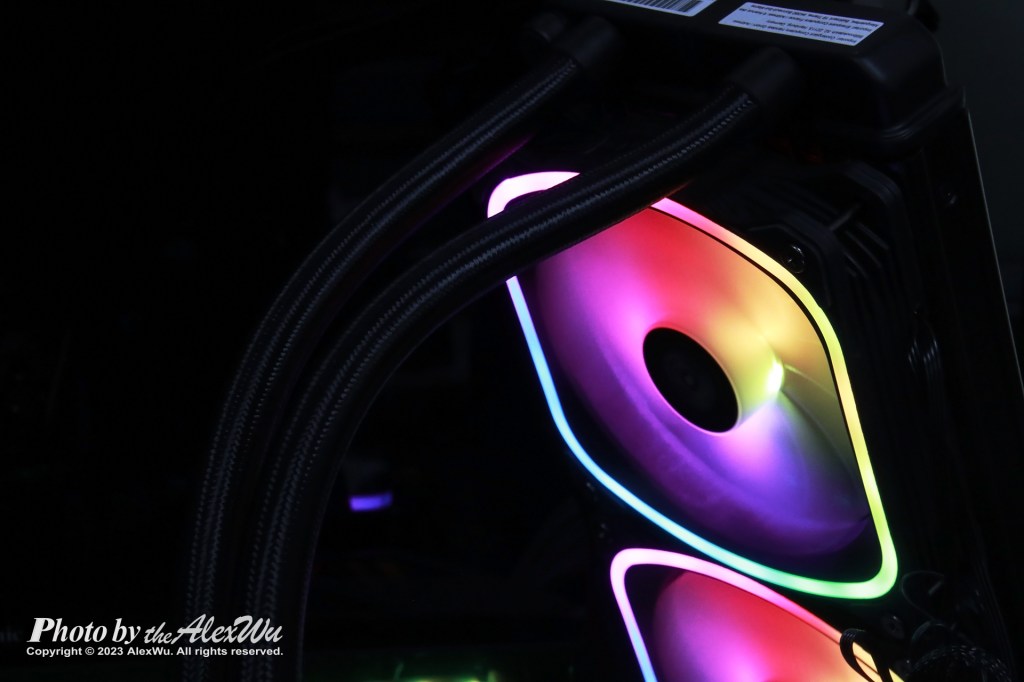

風扇的光效出乎意料的好看，只有外面一圈RGB、或只有裡面扇葉的RGB，都沒有兩個加在一起厲害，照片能呈現的效果有限，眼睛實際上看到的感受很強烈，真的是……非常……非常「幻彩」啊！
上機之前，最後量一下重量。
把三個風扇都裝上去之後，散熱器本體的重量（水冷頭 + 冷排 + 三個風扇）是1464公克，如果再加上四個彈簧螺絲（20公克），就逼近1.5公斤了。當然，實際裝在機殼裡，冷排和風扇的承重是靠機殼，所以這個重量，大家應該不太需要擔心。

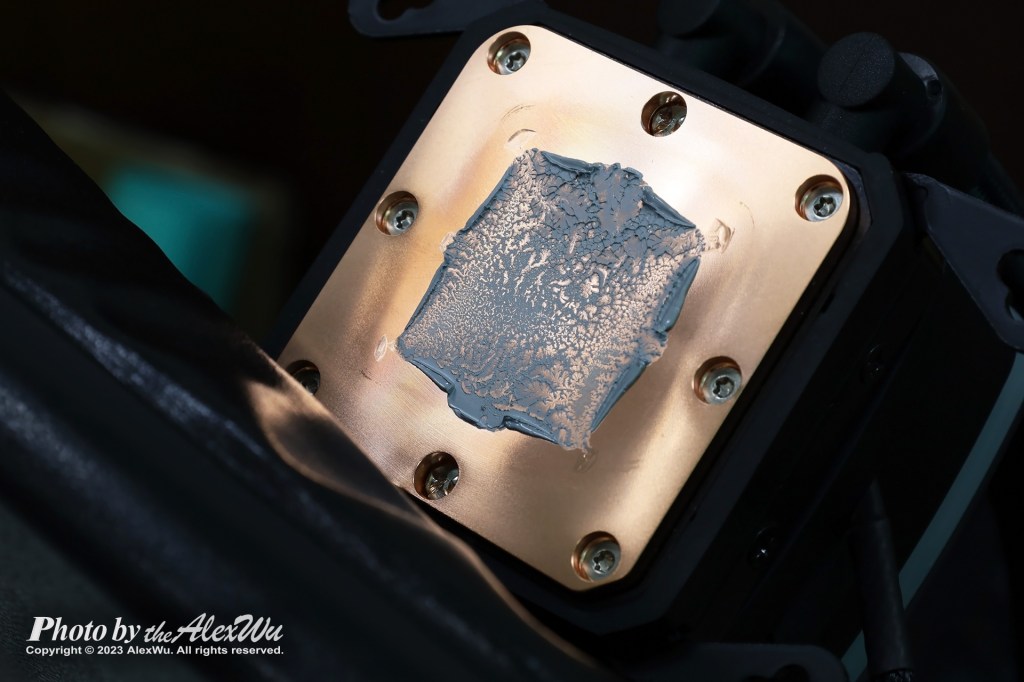

實際安裝在Intel的LGA1700平台、以及AMD的AM5平台，散熱膏擠開的效果還不錯，顯示水冷頭與CPU表面的接觸狀況良好。

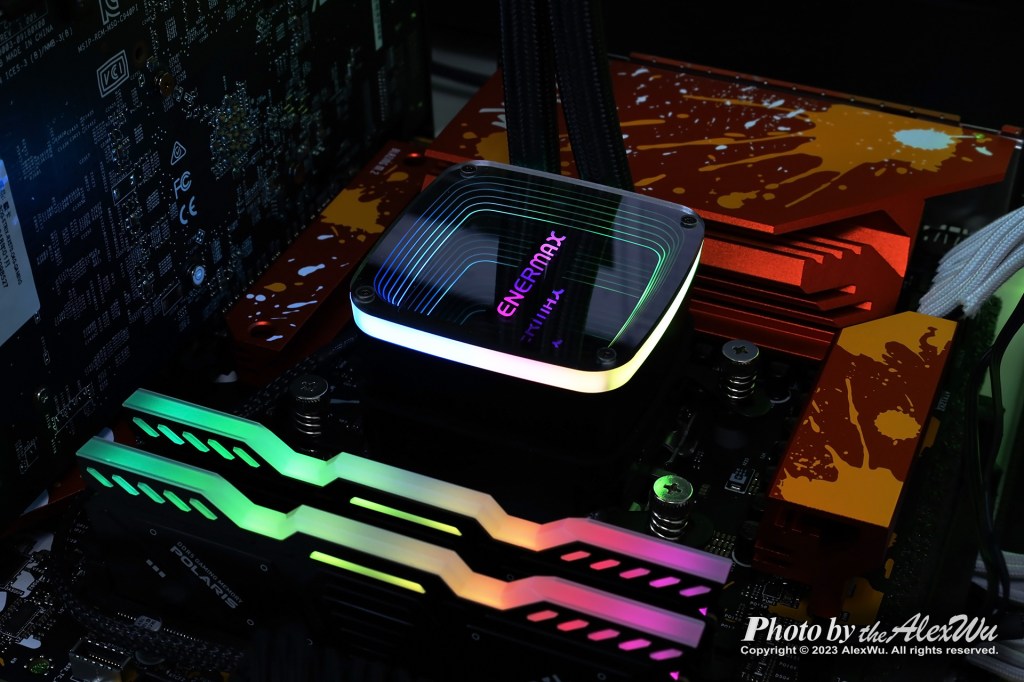

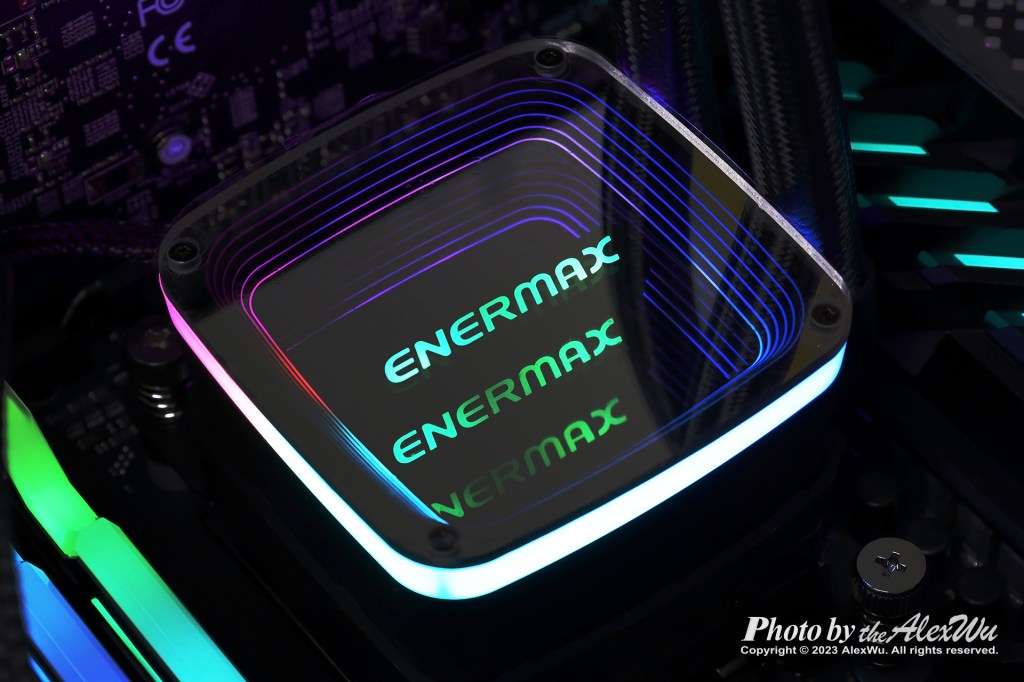

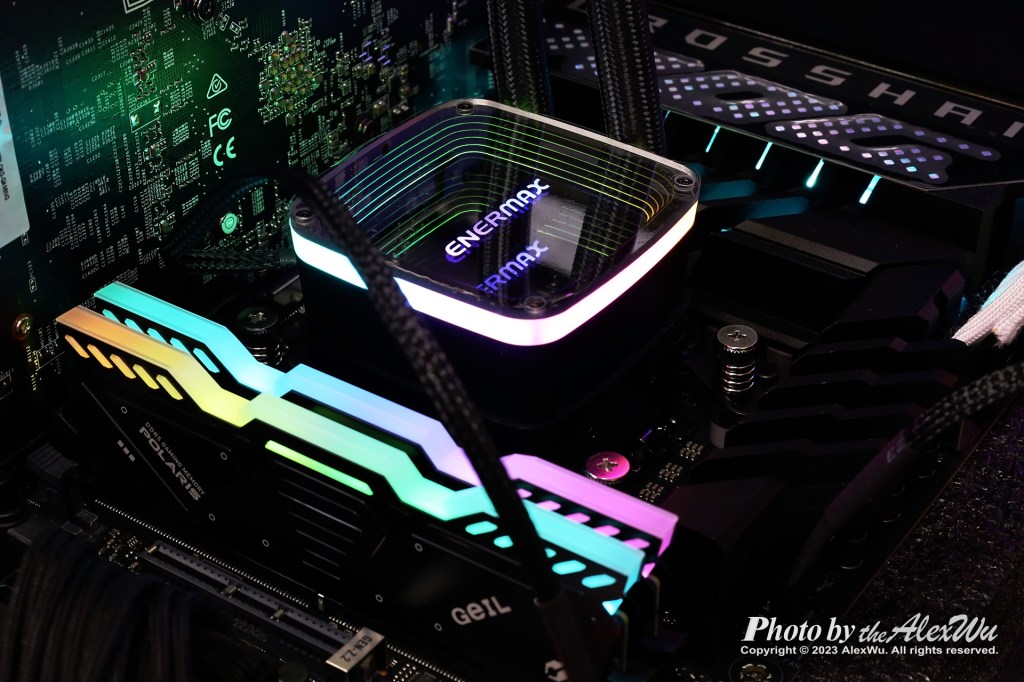

水冷頭的光效設計也非常好看，實際效果如下，拍幾張給大家參考。
散熱器上機實測
與上一集相同，LGA1700平台以13700K作為測試基準，AM5平台則以Ryzen 7 7700X為基準，兩個平台的CPU都是選「7」這個等級。散熱膏統一採用Cooler Master的MasterGel Pro V2，導熱係數為9 W/mk。一切就緒，準備上機實測。
AM5平台實測：待機37度、燒機30分鐘94度
按照慣例，先列出測試平台設備如下。
處理器：AMD Ryzen 7 7700X
主機板：華碩ROG CROSSHAIR X670E GENE
記憶體：友懋Polaris RGB D5-6000 16GBx2 CL32-38-38-80 1.25V
顯示卡：華碩ROG STRIX RX570-O4G-GAMING
電 供：安耐美銅競魔MARBLEBRON 650W
軟 體：AIDA64 6.90.6500
HWMonitor Pro 1.52
Cinebench R23.2
測試時環境溫度為攝氏24.5度。
待機10分鐘後，溫度為37度。
在絕大部分的時間裡，溫度幾乎都維持在37度左右，AIDA64的統計資料顯示，平均溫度為38.5度，應該是因為待機時有週期性的溫度高點，把平均值拉高了。

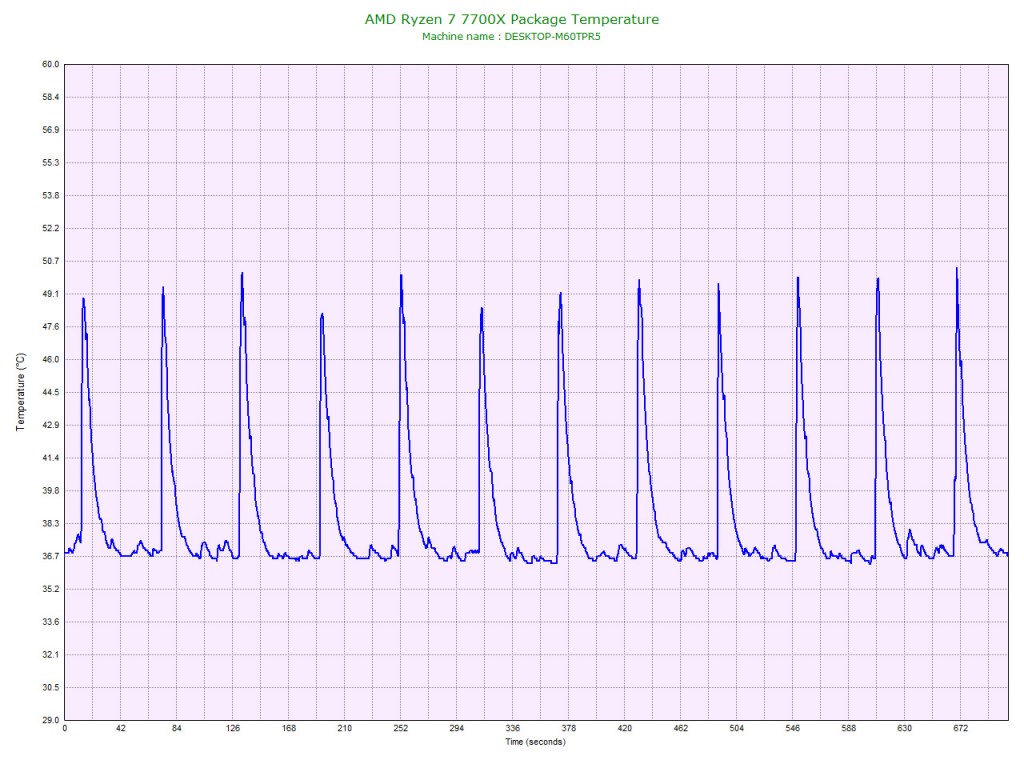

溫度變化狀況可以參考HWMonitor Pro 1.52的統計圖表。
待機時功耗大約在23W上下飄移，AIDA64的統計資料顯示 ，待機時的平均功耗是24.27W。

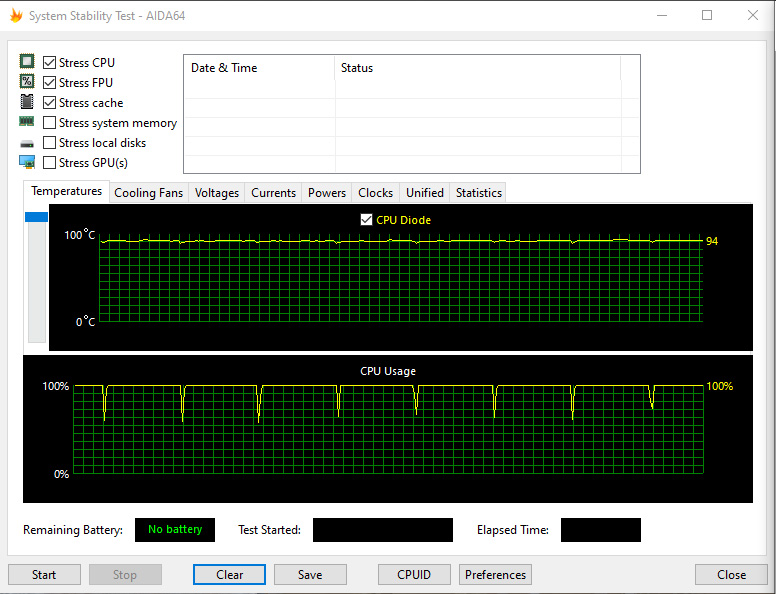

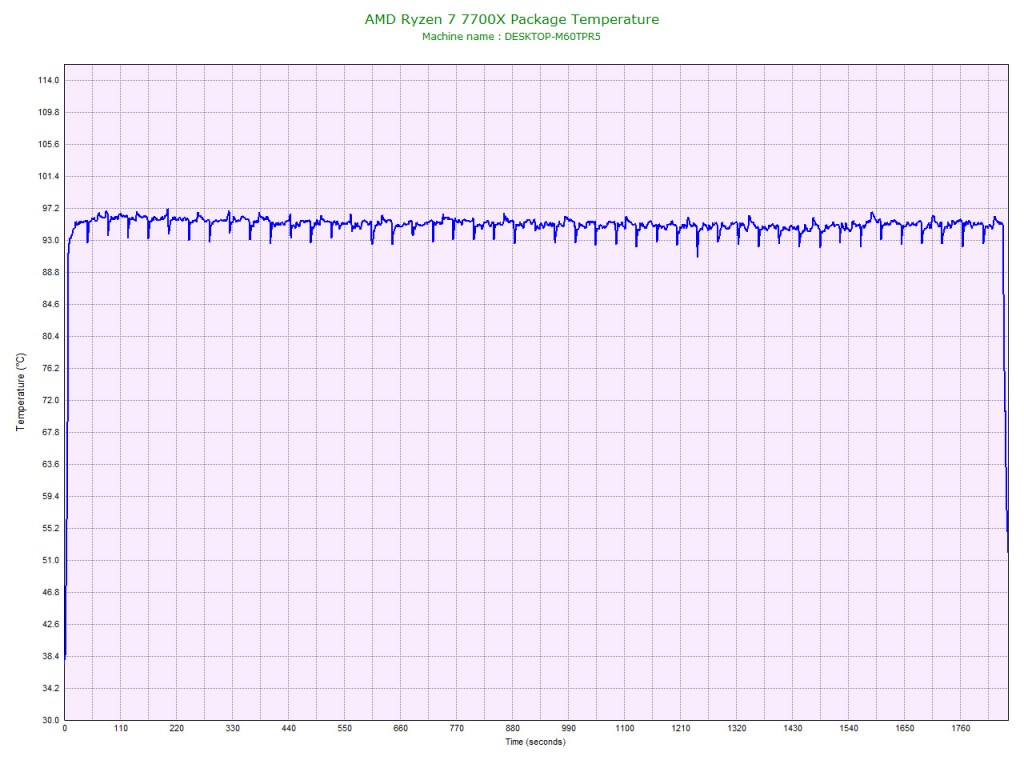

接著開啟Cinebench R23.2循環燒機，30分鐘後溫度為94度，AIDA64的統計資料顯示，平均溫度為93.3度。溫度變化狀況可以參考HWMonitor Pro 1.52的統計圖表。

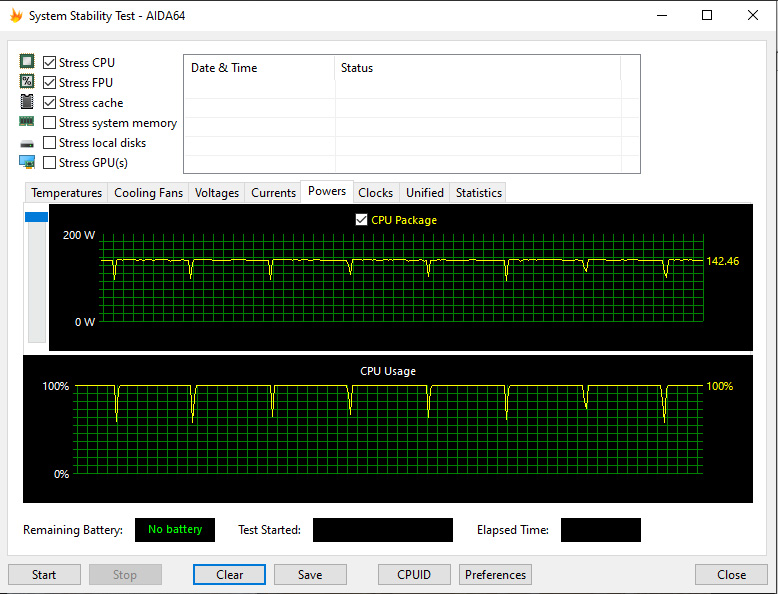

最後看一下燒機時的功耗，大約是142W。

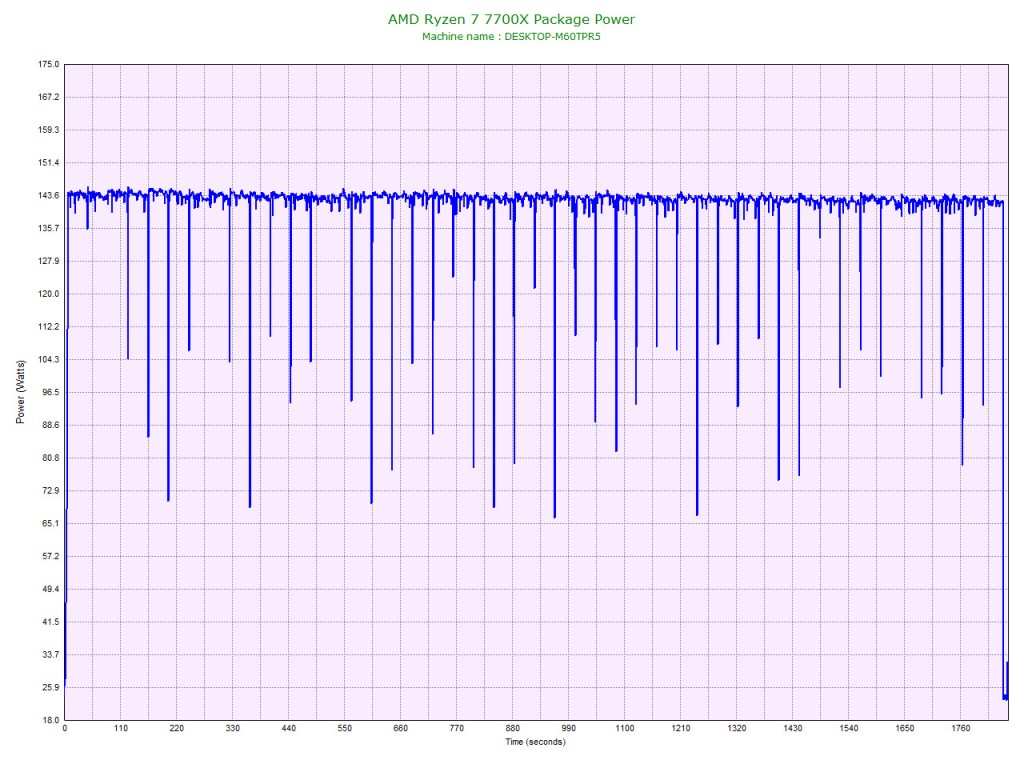

仔細觀察HWMonitor Pro 1.52的統計圖表，雖然幅度極小，但燒機功耗是有逐漸下滑的現象；對照AIDA64的統計資料，平均功耗是141.43W。
LGA1700平台：待機28度、燒機30分鐘88度（二級功耗253W）
按照慣例，先列出測試平台設備如下。
處理器：Intel Core i7-13700K
主機板：華碩ROG STRIX B760-F GAMING WIFI
記憶體：友懋Polaris RGB D5-6000 16GBx2 CL32-38-38-80 1.25V
顯示卡：華碩ROG STRIX RX570-O4G-GAMING
電 供：安耐美銅競魔MARBLEBRON 650W
軟 體：AIDA64 6.90.6500
HWMonitor Pro 1.52
Cinebench R23.2
測試時環境溫度為攝氏24.5度。
待機10分鐘後，溫度為28度。

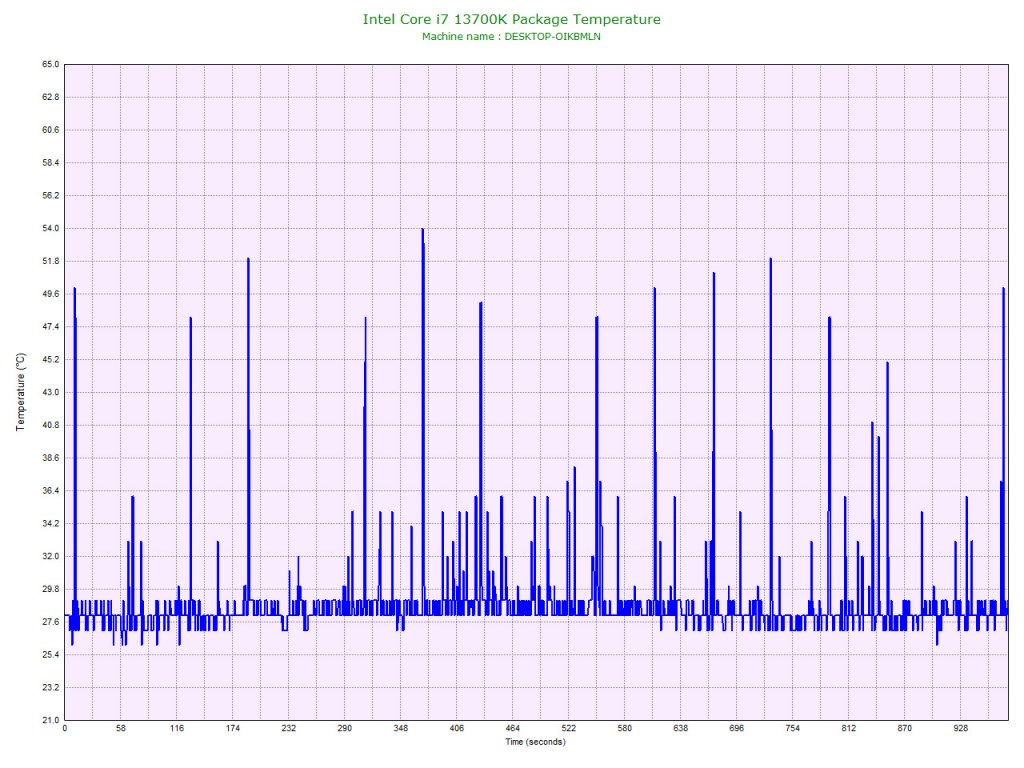

在絕大部分的時間裡，溫度維持在28度上下飄移，AIDA64的統計資料顯示，平均溫度是28.4度，溫度變化狀況可以參考HWMonitor Pro 1.52的統計圖表。

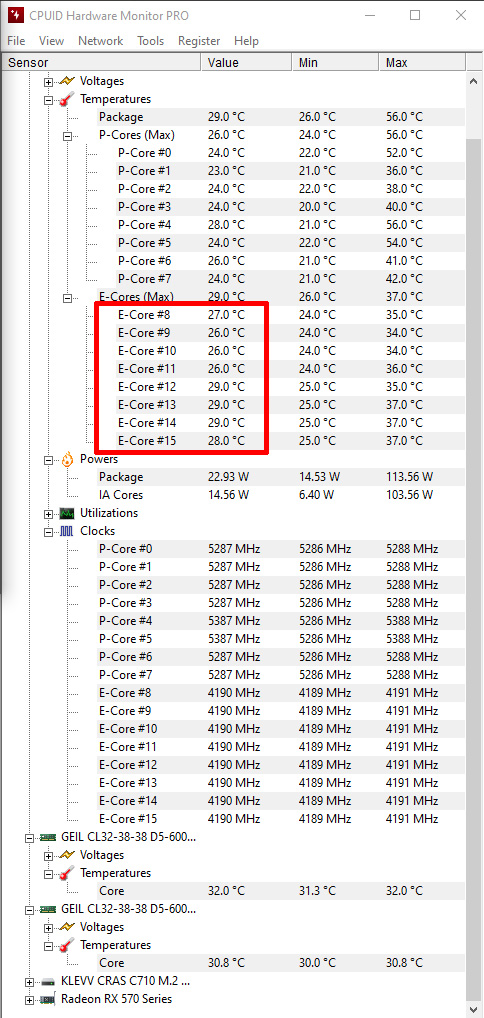

然後，待機狀態下也一樣有觀測到，P-Core的溫度比較低、E-Core的溫度比較高，顯然在「待機」這種沒什麼重大負荷的情況下，主要的背景運作，應該是以小核為主。
待機時功耗不高，大約也在17W至25W之間飄移，根據AIDA64的統計資料，平均功耗則為20.54W。
重頭戲，來看燒機後的溫度表現吧！同樣先測一級功耗（不設限），看看能否頂得住。
開啟Cinebench R23.2循環燒機30分鐘，結果，同樣是開測沒多久，溫度就直衝99度，並且直接鎖住不動如山。然後AIDA64又偵測到CPU因過熱而開始Throttling了。顯然一級功耗的發熱量，即使是AIO 360也壓不住，真心覺得好奇，到底哪一款AIO 360有本事壓得住。

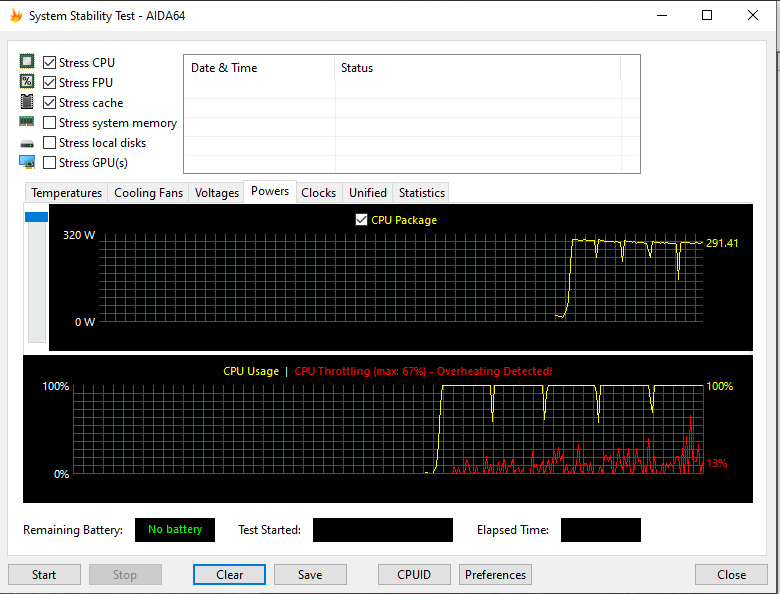

不設限的一級功耗輸出，開測瞬間與第一集相同，大約是306W，然後馬上就開始下滑，最後大約是穩定輸出290W左右。
不設限的第一級功耗扛不住，按第一集說好的規矩，來試看看第二級功耗。重新開機進入BIOS，將Short Duration Package Power Limit設為253。（進BIOS設定253W的截圖，恕本人不重新截了，直接用第一集的圖檔示意）

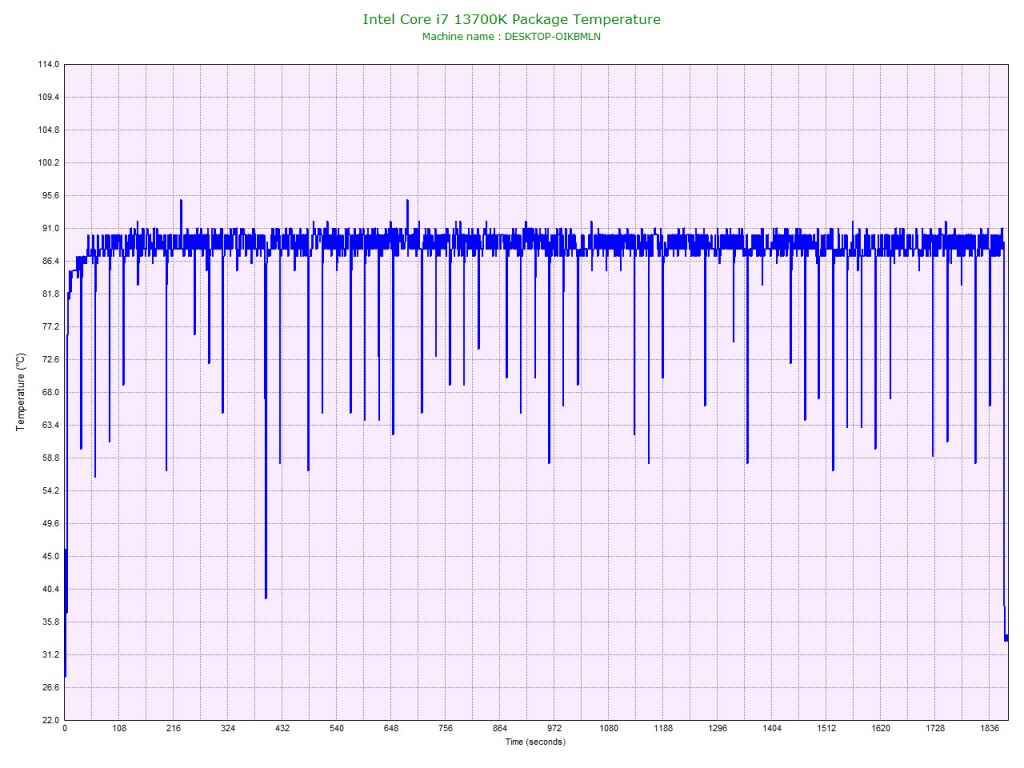

再一次開啟Cinebench R23.2進行循環燒機，30分鐘後溫度為88度，AIDA64的統計資料顯示，平均溫度為87.1度。溫度變化狀況可以參考HWMonitor Pro 1.52的統計圖表。

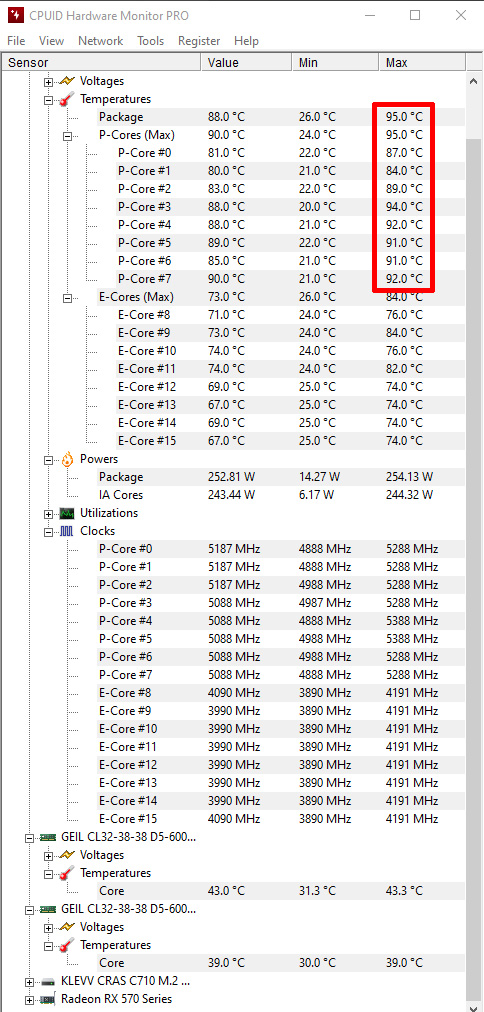

雖然AIDA64依然說它偵測到CPU過熱了，但CPU Throttling的百分比一直都是0%；其次，HWMonitor Pro 1.52的即時監測畫面裡，溫度較高的P-core最高是95度，沒有頂到100度。所以，二級功耗（253W）的發熱量，「特仕版360」壓得住沒問題。
最後是燒機時的功耗。

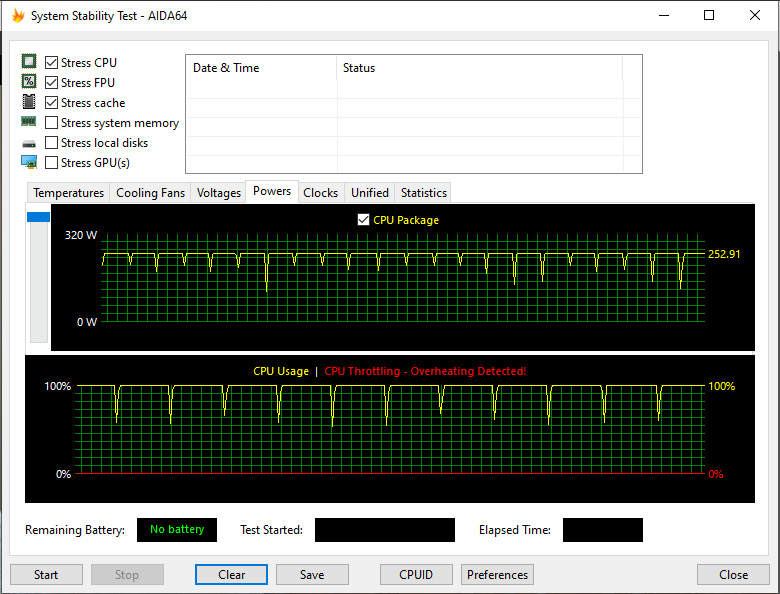

在二級功耗模式下，已限制最大輸出只能到253W，實際輸出也真的就是253W（截圖時是252.91W），符合BIOS裡Short Duration Package Power Limit為253的設定；而AIDA64的統計資料顯示，平均功耗為245.76W。（平均值只有245W應該是因為、每個Cinebench的迴圈都有瞬間低點、故而將平均值拉下來）
測試數據彙整
AM5平台：Ryzen 7 7700X
結論：燒機測試PASS
待機10分鐘溫度：37度（平均38.5度）
燒機30分鐘溫度：94度（平均93.3度）
燒機時功耗：142W（平均141.43W）
LGA1700平台：Core i7-13700K
一級功耗（不設限）
待機10分鐘溫度：28度（平均28.4度）
燒機溫度：99度鎖住一路到底
燒機時功耗：291.41W（開測瞬間306W、後降至291.41W）
結論：二級功耗燒機測試PASS
二級功耗（253W）
待機10分鐘溫度：28度
燒機30分鐘溫度：88度（平均87.1度）
燒機時功耗：252.91W（平均245.76W）
高階CPU必備：AIO 360水冷散熱器

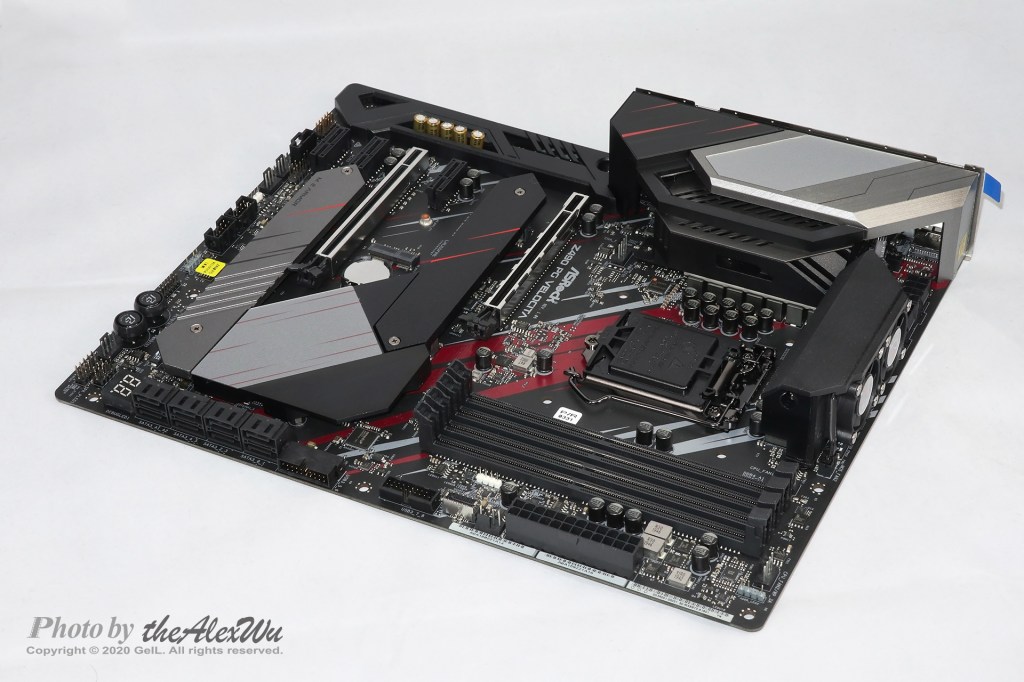

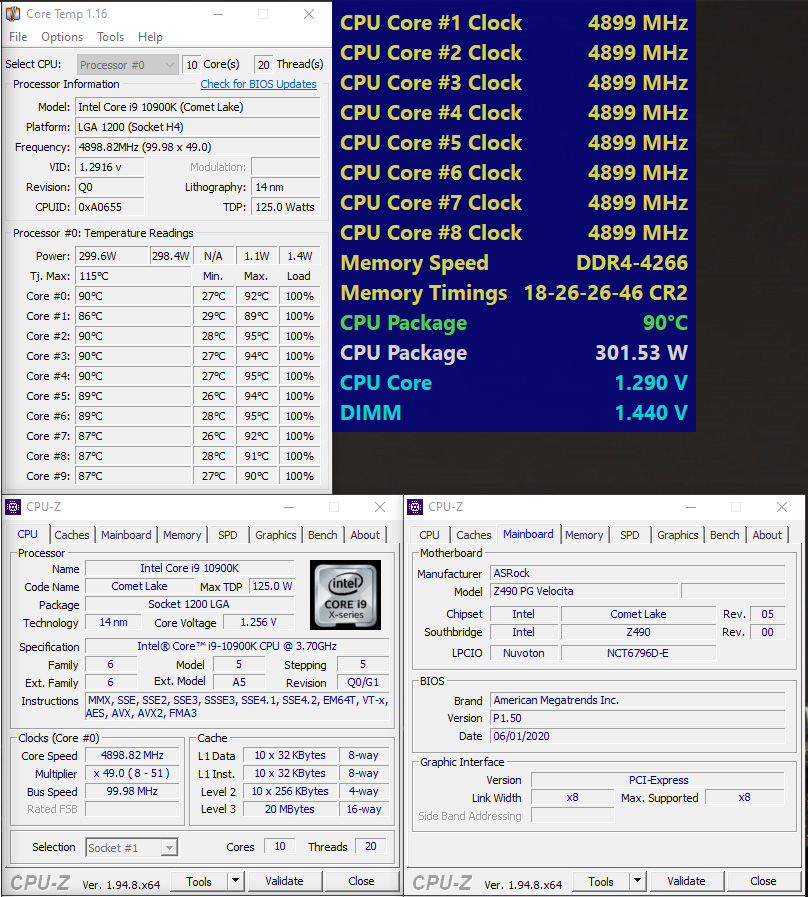

在2020年的年底，洽巧當時有機會測試過某品牌的AIO 360一體式水冷散熱器，當時的測試平台，主機板是華擎的Z490 PG Velocita（之前PO過分享文，文章在這兒：https://wp.me/p9vw8v-7m），CPU則是Intel Core i9-10900K，測試軟體是跑Prime95，燒機20分鐘後90度、各核心最高的溫度是到95度，這個測試結果，和這一集的「特仕版360」差不多，不同的是，當時的燒機功耗是300W。
也不過才三年時間，燒機功耗已經撐不住300W，而必須往下調降到253W了，我真心好奇，不知道現在有哪一款AIO 360，可以在300W燒機的情況下，把CPU溫度壓到90度、各核心溫度最高95度。
關鍵是，Intel Core i7-13700K火力全開可以衝到300W功耗，燒機溫度高也算是意料之中，畢竟，硬體規格比上一代的12900K是有過之而無不及；但是，AMD Ryzen 7 7700X帳面上實測數字，火力全開也只衝出143W，少了110W的功耗，溫度卻還是維持在九十幾度，也未免熱得有點誇張。
重點，所以無論是Intel或AMD，高階CPU已經離不開AIO 360一體式水冷散熱器了，想購買Intel Core i7以上、或者AMD Ryzen 7以上的CPU，就不要期待空冷了，看起來，AIO 360水冷已經是高階CPU散熱的基本要求，空冷散熱器，只能「兩忘煙水裡」了。（你/妳要是知道這首老歌……那你/妳肯定是……博學多聞～～）。
結論，這一款「特仕版360」的散熱效能還不錯，然後，它的三個風扇，RGB光效非常飽和漂亮，水冷頭的光效也極富設計感，如果你是「沒有RGB我無法」的光效信仰者，那真的不能錯過這款AIO 360水冷散熱器，絕美啊！
